ClarkCountyExtrudedCurb

A submontagem ClarkCountyExtrudedCurb insere vínculos para criar um Meio-fio de extrusão do padrão Clark County.

É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

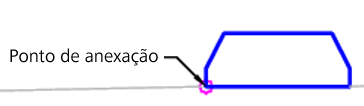

Caso 1: Tipo 1

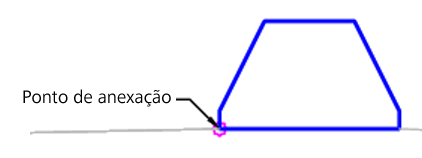

Caso 1: Tipo 2

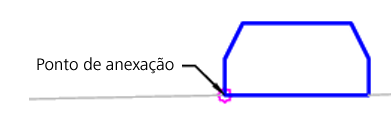

Caso 1: Tipo 3

Anexação

O ponto de anexação fica na aresta frontal do meio-fio.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Tipo de meio-fio	Tipo de meio-fio a ser usado	Tipo 1/tipo 2/tipo 3	Tipo 3

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A submontagem cria um Meio-fio de extrusão do padrão Clark County com base no tipo selecionado.

Operação do modo de layout

No modo de layout, essa submontagem desenha a forma do meio-fio conforme especificada pelos parâmetros de entrada.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P3	ExtrCRB_Top_In	Parte superior interna do meio-fio de extrusão
P4	ExtrCRB_Top_Out	Parte superior externa do meio-fio de extrusão
L1 - L5	ExtrCurb	Meio-fio de extrusão
L6	ExtrCurb, referência	Parte inferior do meio-fio de extrusão
S1	Extr_Curb	Concreto de meio-fio de extrusão

Diagrama de codificação
