Barragem

A submontagem Barragem insere vínculos para criar uma representação de uma barragem. O perfil de progresso está presente para ajustar a geometria da barragem para refletir o progresso.

Anexação

O ponto de anexação fica no centro da barragem.

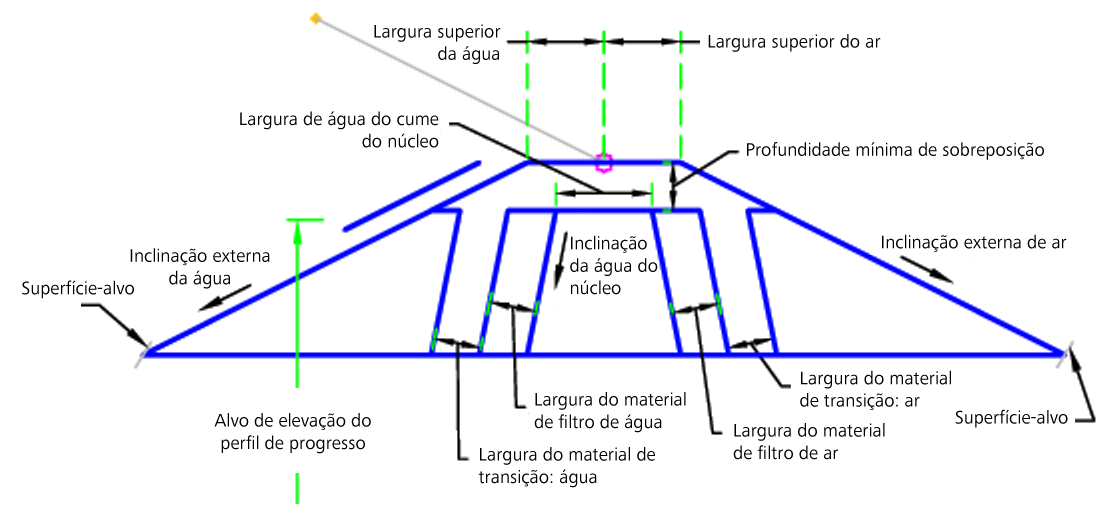

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Inclinação externa da água	Inclinação externa da barragem voltada para a represa d'água	Inclinação	2 ( : 1)
Inclinação externa de ar	Inclinação externa oposta à represa d'água	Inclinação	2 ( : 1)
Inclinação da água do núcleo	Inclinação do núcleo da barragem voltada para a represa d'água	Inclinação	0.2 ( : 1)
Inclinação de ar do núcleo	Inclinação do núcleo oposta à represa d'água	Inclinação	0.2 ( : 1)
Espessura do cume do núcleo	Espessura do núcleo na parte superior da barragem	Numérico, positivo	1,5 pés 0,45 m
Largura de água do cume do núcleo	Largura medida do ponto de controle até o lado voltado para a água	Numérico	2 pés 0,6 m
Largura de ar do cume do núcleo	Largura medida do ponto de controle até o lado voltado para o ar	Numérico	4 pés 1,2 m
Largura do material de transição: ar	Largura do material de transição entre o aterro de pedra e o núcleo voltado para o lado oposto da represa d'água	Numérico, positivo	2 pés 1,2 m
Largura do material de transição: água	Largura do material de transição entre o aterro de pedra e o núcleo voltado para a represa d'água	Numérico, positivo	2 pés 1,2 m
Largura do material de filtro de água	Largura do material de filtro voltado para a represa d'água	Numérico, positivo	2 pés 1,2 m
Largura do material de filtro de ar	Largura do material de filtro oposto à represa d'água	Numérico, positivo	2 pés 1,2 m
Deslocamento de material de revestimento	Distância pela qual o revestimento deve ser deslocado para que a declividade final seja mostrada nas seções	Numérico, positivo	0,25 pés 0,1 m
Largura superior da água	Largura da parte superior da barragem medida do ponto de referência até a represa d'água	Numérico, positivo	7,5 pés 2,2 m
Largura superior do ar	Largura da parte superior da barragem medida do ponto de referência oposto à represa d'água	Numérico, positivo	7,5 pés 2,2 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície do talude da barragem	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Necessário
Perfil de progresso	Pode ser usado para mostrar progresso da barragem com base na elevação do alvo de elevação. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O ponto inicial é definido no ponto de anexação. Os vínculos do talude externo são criados. A estrutura interna da barreira é criada com base nos parâmetros de entrada. A superfície inferior da barragem é baseada na Superfície do talude da barragem.

Se o perfil do progresso estiver presente, então as formas serão calculadas com base na elevação do progresso. A elevação é aplicada como uma superfície de nível.

Operação do modo de layout

No modo de layout, esta submontagem exibe a barragem com base nos parâmetros de entrada fornecidos com uma altura de 20 pés (6 m).

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	TopCenter	Parte superior central da barragem
P2	TopRight	Parte superior direita da barragem
P3-P12	Barragem	Barragem
P13	TopLeft	Parte superior esquerda da barragem
L4-L10	Referência
S1	Rockfill
S2	TransitionMaterial
S3, S5	FilterMaterial
S4	Núcleo
S6	Rockfill

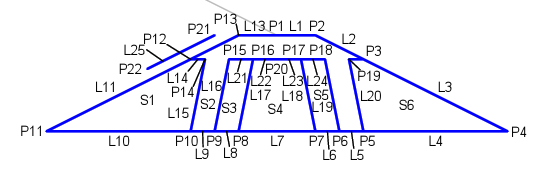

Diagrama de codificação
