A submontagem CurbEmbPipe insere vínculos para um meio-fio de concreto com tubulação incorporada na linha do fluxo. Um terraço pode ser colocado atrás do meio-fio e da sarjeta.
Anexação
O ponto de anexação está no ponto do flange da sarjeta.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. | Esquerda/Direita |
Direita |
|
Largura do flange |
Largura desde o flange da sarjeta até a linha de fluxo. | Numérico, positivo |
1,5 pés 0,5 m |
|
Nivelamento do flange |
% de inclinação da sarjeta. | Numérico |
6 (%) |
|
Extensão de sub-base |
A largura na qual a camada da sub-base se estende para além do meio-fio. | Numérico |
0,5 pés 0,150 m |
|
Face do meio-fio |
Altura desde a linha de fluxo até o topo do meio-fio. | Numérico |
0,5 pés 0,150 m |
|
Meio-fio abaixo da tubulação |
Profundidade desde a parte inferior da tubulação até a parte inferior do meio-fio abaixo da geratriz da tubulação. | Numérico, positivo |
0,25 pés 0,08m |
|
Profundidade de sub-base |
Profundidade da camada de sub-base no ponto de anexação (zero para omitir) | Numérico, não negativo |
0,25 pés 0,08m |
|
Nivelamento da sub-base |
% de inclinação da sub-base. | Numérico |
2 (%) |
|
Diâmetro da tubulação |
Diâmetro da tubulação de drenagem. | Numérico, positivo |
0,33 pés 0,1 m |
|
Largura da abertura |
Largura da abertura da tubulação. | Numérico, positivo |
0,25 pés 0,08m |
|
Largura do terraço |
Largura do terraço. | Numérico, positivo |
4 pés 1,2 m |
|
Nivelamento do terraço |
% de inclinação do terraço. As inclinações positivas dirigem-se para acima do ponto de anexação. | Numérico |
4 (%) |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Alvo da largura do terraço |
Pode ser utilizada para definir a localização horizontal do terraço atrás do meio-fio. | Opcional |
|
Alvo da elevação do terraço |
Pode ser utilizada para definir a localização vertical da terraço atrás do meio-fio. | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento
A submontagem gera a forma para um meio-fio e sarjeta simples, com uma tubulação localizada abaixo da linha do fluxo. Um terraço pode ser colocado atrás do meio-fio e da sarjeta.
Operação do modo de layout
No modo do layout, a submontagem exibe o meio-fio, sarjeta e terraço.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Flange, Topo | Flange de sarjeta |
| P2 | Flowline_Gutter, Topo | Linha de fluxo da sarjeta |
| P3 | Topo | |
| P4 | FaceCurb, Topo | Face superior do meio-fio |
| P5 | BackCurb, Topo | Traseira de meio-fio |
| P6 | CurbDepth | Profundidade do meio-fio no flange |
| P7 | SubbaseDepth | Profundidade base abaixo do flange |
| P8 | CurbBackBottom | Ponto inferior do meio-fio na traseira do meio-fio |
| P9 | SubbaseExtension | Parte superior da extensão base |
| P10 | SubbaseDepth, Referência | Parte inferior da extensão base |
| P11 - P12 | Tubulação | Parte superior da tubulação na linha de fluxo |
| P13 | CG_Terrace, Topo | Fim do terraço |
| P14 | PipeCenter | Centro da tubulação |
| P15 | Pipe_Invert | Geratriz da tubulação |
| L1 | Topo, Flange, Meio-fio | Vínculo do meio-fio no flange do nivelamento com acabamento |
| L2 | Topo, meio-fio, face do meio-fio | Vínculo da face do meio fio no nivelamento de acabamento |
| L3 | Topo, Meio-fio, TopCurb | Parte superior dos vínculos do meio-fio no nivelamento com acabamento |
| L4 | CurbDepth | Profundidade do meio-fio no ponto de anexação |
| L5 | SubbaseDepth | Profundidade da base abaixo do ponto de anexação |
| L6 | Referência | |
| L7 | Altura do meio-fio | Vínculo da altura do meio-fio no nivelamento de acabamento |
| L8 | SubbaseExtension | Extensão da sub-base atrás do meio-fio |
| L9 | SubbaseDepth, Referência | Espessura da sub-base |
| L10 | Referência, Sub-base, CurbSub | Parte inferior da sub-base |
| L11 - L12 | PipeEntrance | Desde a linha do fluxo até a parte superior da abertura da tubulação |
| L13 | Tubulação | Forma da tubulação |
| L14 | Topo, Terraço | Parte superior do terraço |
| S1 | Meio-fio | |
| S2 | Sub-base |

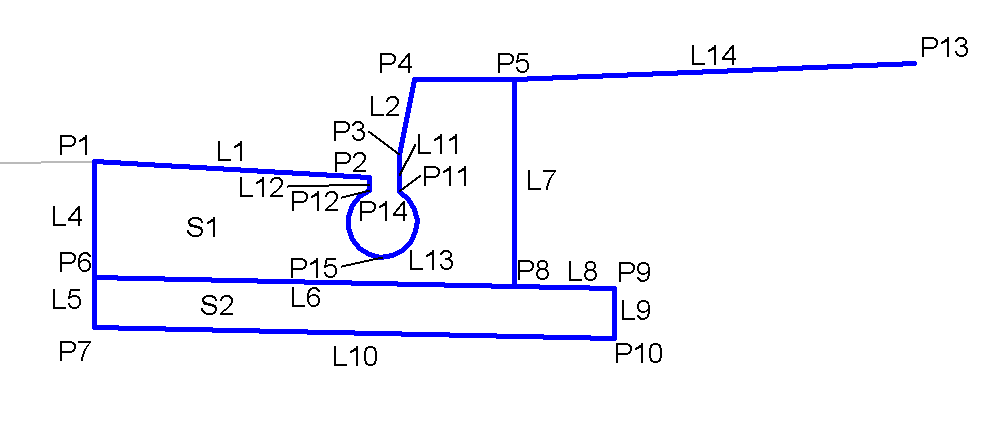

Diagrama de codificação
