GabionWall

A submontagem GabionWall cria uma parede de gabião. A Parede de gabião se baseia no plano padrão Caltrans D100A.

É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

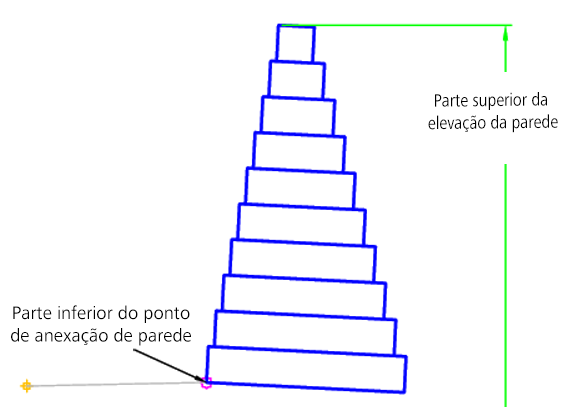

Caso: ponto de anexação na parte superior da parede

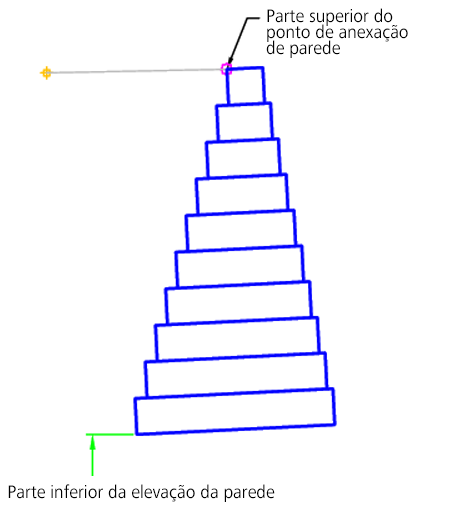

Caso: ponto de anexação na parte inferior da parede

Anexação

O ponto de anexação é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Distância de deslocamento em etapas	Distância de deslocamento de face para gabiões	Numérico, positivo	0,5 pés 0,15 m
Tem sobrecarga	Tem solo sobre a parede	Sim/Não	Não
Declividade do gabião	Declividade do gabião	Numérico	5 (%)
Local de anexação	Local de anexação na parede	TopOfWall/BottomOfWall	Parte inferior da parede

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Parte superior da elevação da parede	Pode ser usado para definir a parte superior da elevação da parede quando o ponto de anexação é definido como a parte inferior da parede. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Exigido quando o ponto de anexação é a Parte inferior da parede
Parte inferior da elevação da parede	Pode ser usado para definir a elevação da parte inferior da parede quando o ponto de anexação é definido como a parte superior da parede. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico.	Exigido quando o ponto de anexação é a Parte superior da parede

Atribuições de lógica em tempo de execução

As cotas da camada do gabião são definidas na submontagem baseada na camada atual e na altura da parede do gabião.

Parâmetros de saída

Nenhum.

Comportamento

O ponto de articulação inicial é definido no ponto de anexação. A altura da parede do gabião é então calculada do ponto de anexação e da parte superior da parede ou da parte inferior do perfil da parede. O número máximo de camadas de gabião é dez e é dividido em camadas de 3 pés (1 m). A altura da parede do gabião é arredondada até um número par de camadas.

Cada camada do gabião é então criada com base nos parâmetros de entrada.

Operação do modo de layout

No modo de layout, esta submontagem desenha as dez camadas máximas do gabião.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1-PX	Gabião	Gabião ponto, aplicado a todos os pontos
L1, L5	Referência	É repetido em cada camada
L3, L6	Topo	É repetido em cada camada
SX	GabionX	X é substituído pela camada do gabião atual

Diagrama de codificação

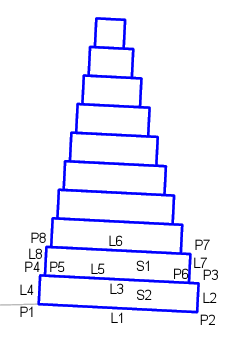

As duas primeiras camadas do gabião são legendadas na seguinte ilustração. As outras camadas de gabião são similares.
