A submontagem CaltransB3RetainingWall insere vínculos para criar uma parede de retenção com base no Plano de padrão Caltrans B3-3 Muro de retenção.
É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

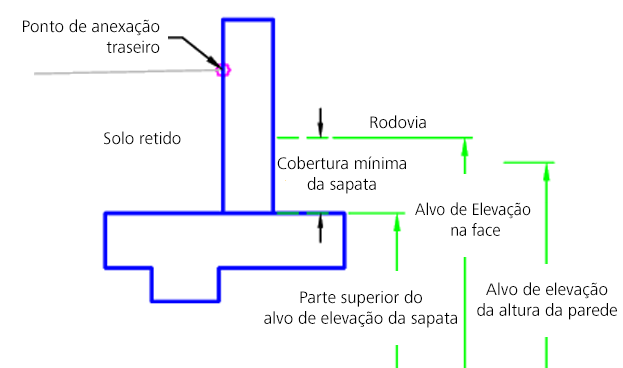

Caso 1: ponto de anexação na traseira da parede de retenção

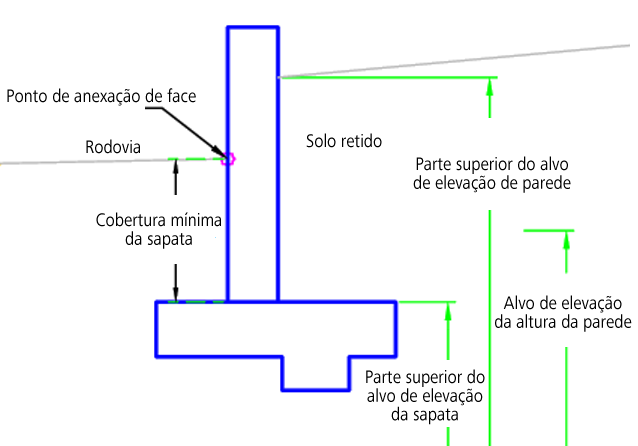

Caso 2: ponto de anexação na face da parede
Anexação
A anexação é definida na parte traseira da parede de retenção ou na parte frontal.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Códigos de vínculo de parede | O código que é aplicado aos vínculos que compõem a parede. | Texto | Parede |
| Códigos de ponto de parede | O código que é aplicado aos pontos que compõem a parede. | Texto | Parede |
| Códigos de ponto da sapata | O código que é aplicado aos pontos que compõem a sapata. | Texto | Sapata |
| Códigos de vínculo da sapata | O código que é aplicado aos vínculos que compõem a sapata. | Texto | Sapata |
| Cobertura mínima da sapata | Para a face traseira, este parâmetro determinará a altura acima da sapata se nenhum alvo de Elevação na face for determinado. | Numérico, positivo |
1,5 pés 0,45 m |
| Ponto de anexação | Especifica se o ponto de anexação está na face da parede de retenção ou na traseira da parede de retenção. | Face/traseira | Traseira |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Altura da parede | Usado para controlar as cotas de altura usadas para criar o muro de retenção. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Necessário |
| Parte superior da sapata | Pode ser usada para controlar a parte superior da elevação da sapata. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Necessário |
| Parte superior da parede | Pode ser usada para substituir a parte superior da elevação da parede quando o ponto de anexação é face. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Elevação na face | Pode ser usada para controlar um ponto de elevação na face da parede quando o Ponto de anexação é traseira. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
As cotas da parede de retenção derivam dos valores dos Planos padrão Caltrans para uma parede de retenção B-3.
Parâmetros de saída
Nenhum.
Comportamento
O ponto de articulação inicial é definido no ponto de anexação.
A existência do perfil de Altura de parede é verificada. Se o perfil não existir, uma mensagem de erro será fornecida. Se o Perfil de altura de parede não for encontrado, então serão presumidas as cotas de uma parede de 1 pé (0,3 m). O Perfil de altura da parede é definido com um valor de elevação truncado.
Caso 1: ponto de anexação na traseira da parede de retenção
Se o alvo de Elevação na face estiver definido, será usada a elevação. Se a Elevação na face não estiver definida, então serão usadas a Parte superior da sapata mais a cobertura mínima da sapata. A parte superior da elevação de destino da sapata é usada para determinar a altura física da parede de retenção. A sapata é criada usando as cotas do plano padrão com base no Alvo da altura da parede.
Caso 2: ponto de anexação na face da parede
O cálculo para parte superior da parede é realizado com base no Alvo da parte superior da parede. A elevação da sapata é baseada no Alvo da parte superior da sapata Se a Parte superior da sapata não for encontrada, será usada a cobertura mínima da sapata abaixo do ponto de anexação. A sapata é criada usando as cotas do plano padrão com base no Alvo da altura da parede.
Operação do modo de layout
No modo de layout, esta submontagem desenha a parede de retenção com base em uma altura de parede de 1 pé (0,3 m).
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Parede, AttachPoint | O ponto de anexação da parede de retenção |
| P2-P4, P13 | Parede | |
| P5-P12 | Sapata | |
| L1 - L6 | Parede | |
| L7-L13 | Sapata | |
| S1 | Parede | |
| S2 | Sapata |

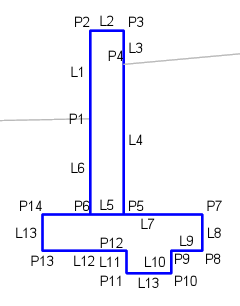

Diagrama de codificação
Caso 1: ponto de anexação na traseira da parede de retenção
Caso 2: ponto de anexação na face da parede
