ClarkCountyGuardrailType31

A submontagem ClarkCountyGuardrailType31 insere vínculos para criar uma forma Defensa do padrão Clark County, tipo 31, na montagem.

É preciso verificar se as cotas usadas correspondem à sua interpretação do plano padrão.

Anexação

O ponto de anexação fica na aresta interna do pilar, no nível de declividade final.

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita

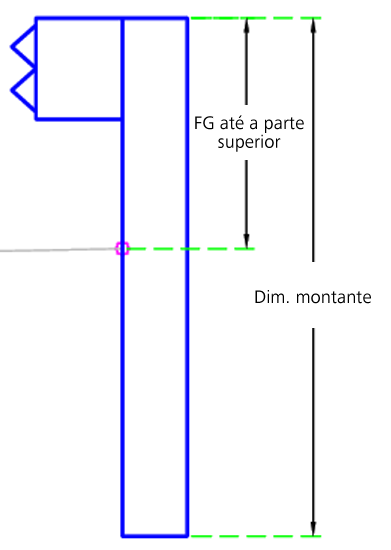

Dim. montante	Cotas do pilar	Numérico, positivo	6 pés 1,8 m
FG até a parte superior	Declividade final até a parte superior do pilar	Numérico, positivo	2,67 pés 0,8 m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Nenhum.

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A submontagem cria duas formas retangulares para o pilar e gradil, além da forma do gradil. O pilar é estendido para baixo, a partir do ponto de anexação, a uma distância fixa abaixo da declividade final. O pilar se estende para cima pela distância especificada nos parâmetros.

Operação do modo de layout

No modo de layout, esta submontagem desenha o pilar e trilho com as cotas fixas.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P5	Grail_Face_Top	Face da defensa superior
P7	Grail_Face_Btm	Face da defensa inferior
P10	Post_Top_In	Parte superior interna do pilar
P11	Post_Top_Out	Parte superior externa do pilar
P12	Post_Btm_Out	Parte inferior externa do pilar
P13	Post_Btm_In	Parte inferior do pilar
S1	Publicar	Publicar
S2	Bloco	Bloco

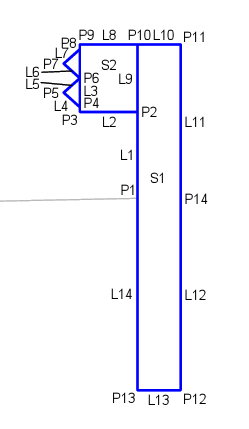

Diagrama de codificação
