A submontagem MultipleBench_Depth cria elevações coletoras de corte ou aterro com bancadas com inclinações de bancadas variáveis, larguras de pântanos e profundidades de pântanos.
Você pode definir uma largura e profundidade do pântano nas bancadas. A última inclinação da inclinação do talude para a superfície de destino alvo pode ser diferente do que a inclinação da bancada.
Anexação
O ponto de anexo é a aresta interna do corte inicial ou Inclinação de preenchimento. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerda/Direita |
Direita |
|
Corte máximo |
A altura máxima permitida para vínculo de corte do talude de corte sem bancada. |
Numérico, positivo |
15 pés 4,5 m |
|
Aterro máximo |
A altura máxima permitida para o vínculo do aterro do talude sem bancada. |
Numérico, positivo |
10 pés 3 m |
|
Corte da inclinação do talude |
A inclinação para a inclinação do corte do talude. |
Numérico, positivo |
2 (: 1) |
|
Aterro da inclinação do talude |
A inclinação para a inclinação do talude de aterro. |
Numérico, positivo |
2 (: 1) |
|
Inclinação da bancada 1 |
A inclinação da bancada 1. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 1 |
A profundidade do pântano no topo da bancada 1. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 1 |
A largura desde a aresta frontal do pântano no topo da bancada 1 até a linha do fluxo. |
Numérico, positivo |
5 pés 1,5 m |
|
Largura externa do pântano 1 |
Largura desde a linha de fluxo do pântano para a parte inferior da bancada 2. |
Numérico, positivo |
5 pés 1,5 m |
|
Inclinação da bancada 2 |
A inclinação da bancada 2. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 2 |
A profundidade do pântano no topo da bancada 2. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 2 |
A largura desde a aresta frontal do pântano no topo da bancada 2 até a linha do fluxo. |
Numérico, positivo |
6 pés 1,8 m |
|
Largura externa do pântano 2 |
Largura desde a linha de fluxo do pântano para a parte inferior da bancada 3. |
Numérico, positivo |
3 pés 1 m |
|
Inclinação da bancada 3 |
A inclinação da bancada 3. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 3 |
A profundidade do pântano no topo da bancada 3. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 3 |
A largura desde a aresta frontal do pântano no topo da bancada 3 até a linha do fluxo. |
Numérico, positivo |
6 pés 2 m |
|
Largura externa do pântano 3 |
Largura desde a linha de fluxo do pântano para a parte inferior da bancada 4. |
Numérico, positivo |
3 pés 1 m |
|
Inclinação da bancada 4 |
A inclinação da bancada 4. |
Numérico, positivo |
1 (: 1) |
|
Profundidade do pântano 4 |
A profundidade do pântano no topo da bancada 4. |
Numérico, positivo |
0,5 pés 0,15 m |
|
Largura interna do pântano 4 |
A largura desde a aresta frontal do pântano no topo da bancada 4 até a linha do fluxo. |
Numérico, positivo |
3 pés 1 m |
|
Largura externa do pântano 4 |
Largura desde a linha de fluxo do pântano para a parte inferior do último vínculo do talude. |
Numérico, positivo |
3 pés 1 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Superfície do talude |
Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Necessário |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.

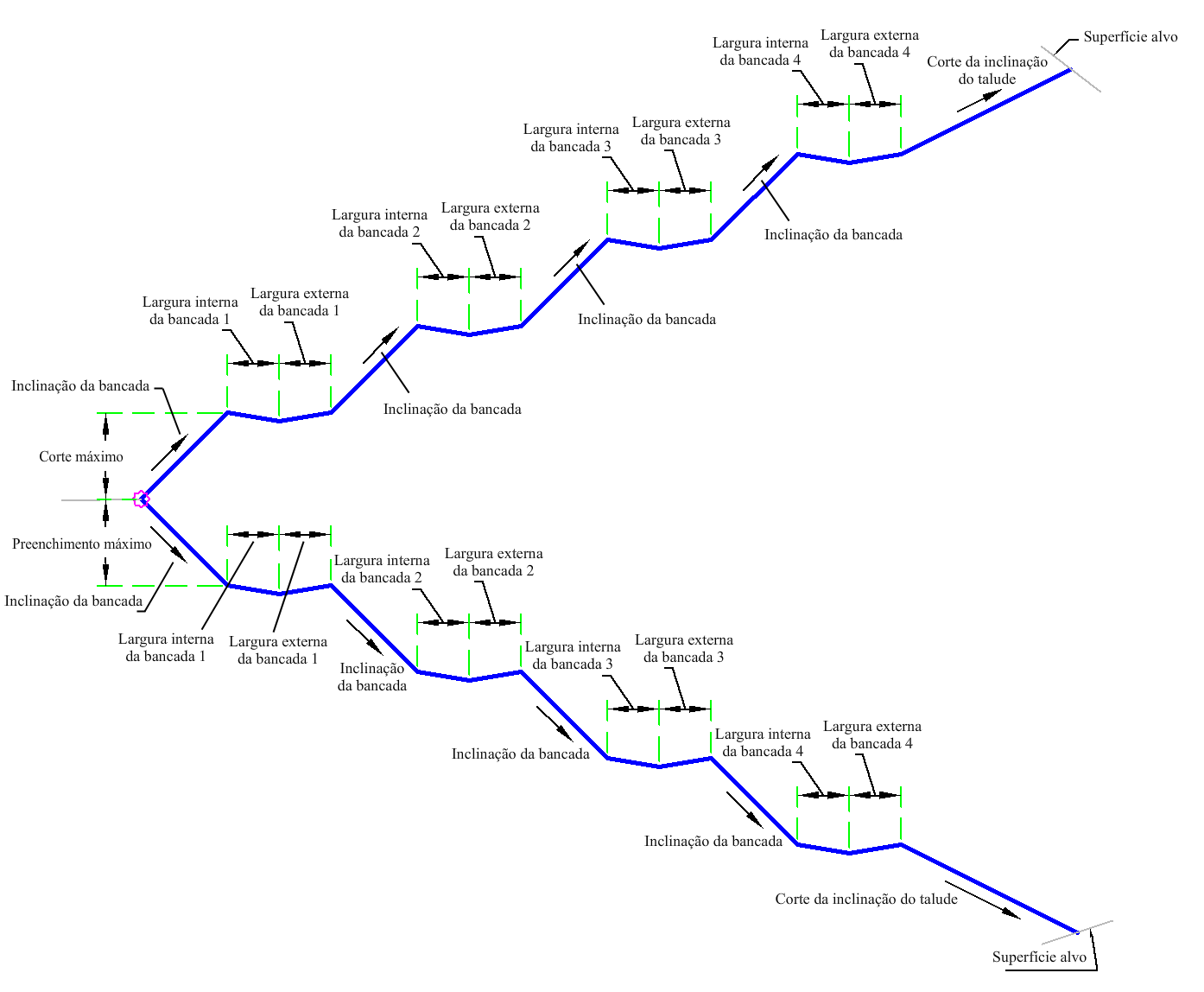

Comportamento
O ponto de articulação inicial é definido no ponto de anexação. A elevação do ponto de articulação é comparada à superfície alvo para determinar se a seção está na condição de corte ou preenchimento. Uma interceptação é calculada para a superfície alvo usando a inclinação do determinado talude.
Se a altura para a interceptação exceder a Altura máxima do talude , o vínculo com a Altura máxima da bancada será inserido e a bancada será adicionada. O ponto de articulação é redefinido para a margem externa do banco e o processo é repetido até que um vínculo de talude seja encontrado e que não exceda a altura máxima do talude.
Em cada bancada os valores de entrada inseridos são utilizados para determinar os taludes e as profundidades. Após quatro bancadas, O Corte da inclinação do talude ou Aterro da inclinação do talude é usado para o talude e nenhuma outra bancada é adicionada.
Operação do modo de layout
No modo de layout, esta submontagem desenha a inclinação do aterro inicial para 5 unidades.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Articulação | |
| P2, P5, P8, P11 | Bench_In | |
| P3, P6, P9, P12 | Valeta | |
| P4, P7, P10, P13 | Bench_Out | |
| P25 - P29 | Talude | |
| L1, L4, L7, L10 | Topo, Referência, Bancada | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Topo, Referência, Pântano | |
| L24 - L28 | Topo, Referência, Talude |

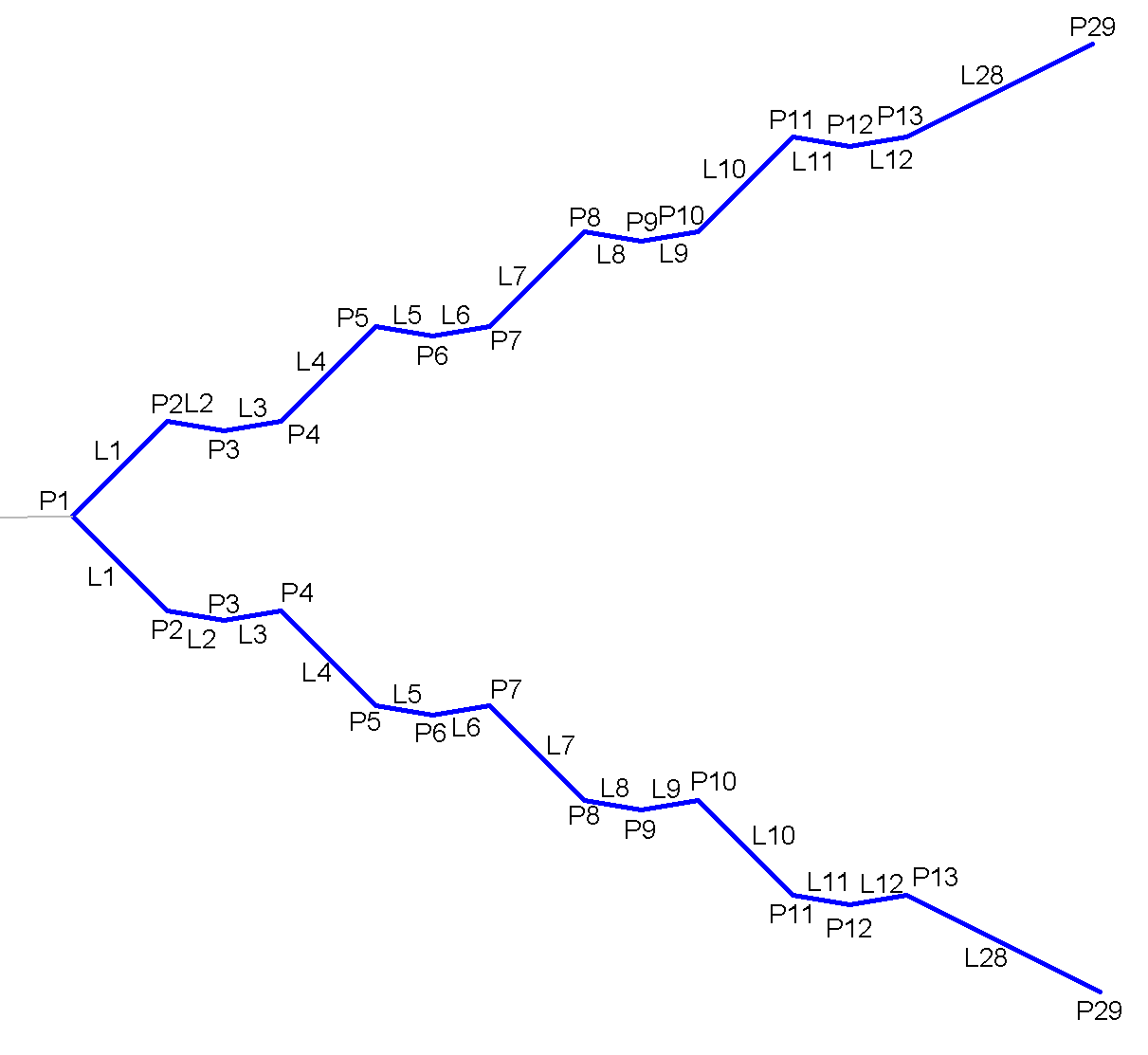

Diagrama de codificação
