A submontagem CurbAndGutterCurbRamp insere vínculos para um meio-fio e sarjeta de concreto de forma padrão com sub-base que permite ajuste da altura do meio-fio por meio de um perfil para permitir a modelagem de uma rampa do meio-fio. Parâmetros de entrada definidos pelo usuário controlam as dimensões da forma.
Anexação
O ponto de anexação fica no ponto do flange da sarjeta, na linha de fluxo ou na traseira do meio-fio.
Parâmetros de entrada
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Lado | Especifica em qual lado a submontagem deve ser colocada. | Esquerdo/Direito | Direita |
| Ponto de inserção | Especifica o ponto de inserção de meio fio e sarjeta como aresta da sarjeta ou traseira de meio-fio | GutterEdge/CurbBack/Flowline | Linha de fluxo |
| Método de inclinação da sarjeta | Especifica a entrada de método de inclinação da sarjeta | OutsideLaneSlope/InsideLaneSlope/FixedSlope/UseDepth | FixedSlope |
| Inclinação da sarjeta | Especifica a inclinação da sarjeta fixa | Numérico | -2.00% |
| Direção da inclinação da sarjeta | Especifica se a sarjeta inclina em direção ao coroamento ou para fora do coroamento | Fora do coroamento/Em direção ao coroamento | Fora do coroamento |
| Profundidade de sub-base | Profundidade até a sub-base no ponto do flange. Utilize zero se não houver sub-base. | Numérico, positivo |
0.5 pés 0.15 m |
| Extensão da sub-base | A distância da sub-base é estendida para além da traseira do meio-fio. Utilize zero para terminar a sub-base na parte de trás do meio-fio. | Numérico, positivo |
1 pé 0.30 m |
| Método de inclinação da sub-base | Seleciona se a inclinação de superelevação da Pista externa deve ser utilizada para a camada da sub-base ou se um valor numérico de inclinação em % deve ser definido | Inclinação de pista externa/inclinação de pista interna/inclinação fixa | Inclinação da pista externa |
| % de inclinação da sub-base | % de inclinação da camada da sub-base. Não utilizado se Usar SE estiver definido como Verdadeiro. | Numérico, positivo | 6% |
| Dimensão A | Profundidade da sarjeta no ponto do flange | Numérico, positivo, diferente de zero |
7 pol 0.18 m |
| Dimensão B | Largura do ponto do flange até a linha de fluxo da sarjeta | Numérico, positivo, diferente de zero |
30 pol 0.75 m |
| Dimensão C | Profundidade do ponto do flange até a linha do fluxo da sarjeta | Numérico, positivo, diferente de zero |
1 pol 0.025 m |
| Dimensão D | Altura do meio-fio a partir da linha de fluxo da sarjeta até a parte superior do meio-fio. | Numérico, positivo, diferente de zero |
6 pol 0.15 m |
| Dimensão E | Largura da linha de fluxo da sarjeta até a parte de trás do meio-fio | Numérico, positivo, diferente de zero |
8 pol 0.20 m |
| Dimensão F | Largura superior do meio-fio | Numérico, positivo, diferente de zero |
6 pol 0.15 m |
| Dimensão G | Altura da traseira do meio fio. | Numérico, positivo, diferente de zero |
13 pol 0.33 m |
| Tolerância da rampa do meio-fio | Define a que distância do alinhamento o alvo da rampa do meio-fio pode ser considerado encontrado. Qualquer distância além disso, ele é considerada não encontrado. | Numérico, positivo |
75 pés 22 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Largura da sarjeta | Pode ser utilizada para substituir a largura da sarjeta. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. | Opcional |
| Elevação da borda | Pode ser utilizada para substituir a inclinação da sapata e vincular a elevação da borda do meio-fio com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
| Parte superior do alvo do meio-fio | Pode ser usado para substituir a parte superior da elevação do meio-fio e vincular a elevação da parte superior do meio-fio à elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Atribuições de lógica em tempo de execução
Nenhum.
Parâmetros de saída
Nenhum.
Comportamento

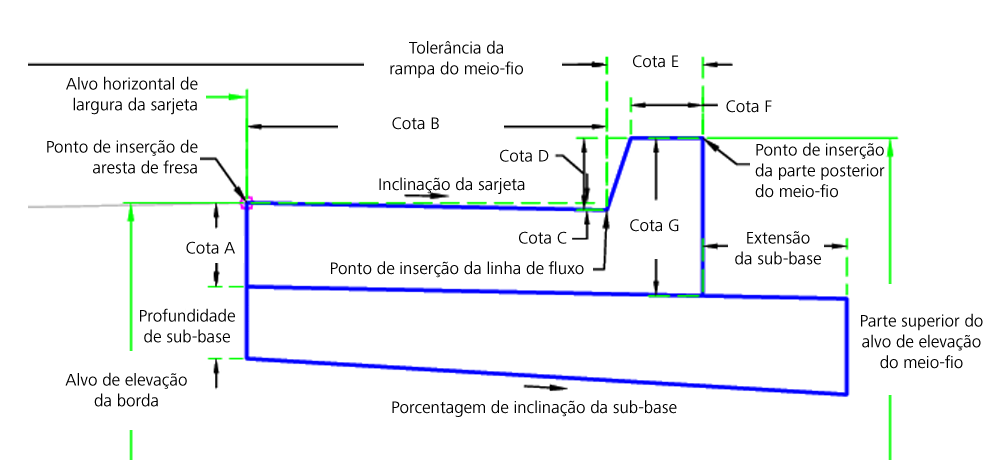

Os vínculos de meio-fio e sarjeta são inseridos com base nas dimensões dos parâmetros de entrada Dimensão A – Dimensão F. Todas as dimensões devem ter valores positivos, diferentes de zero. Se uma profundidade de sub-base diferente de zero for fornecida, a camada da sub-base é inserida para trás do meio-fio e continua para a largura da extensão da sub-base. A camada da sub-base se aproxima da parte inferior traseira do meio-fio, como mostrado no diagrama.
Se o ponto de inserção for diferente da traseira do meio-fio, então a altura do meio-fio será ajustada pela Parte superior do alvo do meio-fio. O ajuste não pode exceder a parte superior da altura do meio-fio ou reduzir a face do meio-fio abaixo de zero. Se a parte superior da elevação do meio-fio for excedida, será criada a face completa do meio-fio. Se a parte superior da elevação do meio-fio for inferior a zero, então será usado um valor de zero.
Se o ponto de inserção for diferente de GutterEdge, então a largura e a inclinação da sarjeta serão ajustadas se os alvos da aresta da sarjeta estiverem presentes. Os alvos de inclinação e elevação da sarjeta podem precisar não ser padrão para atender aos requisitos de acessibilidade.
A submontagem cria o formato para um meio-fio e sarjeta, com o ponto de anexação na (a) aresta interna da sarjeta (ou borda), (b) na traseira do meio-fio ou (c) na linha de fluxo. A face do meio-fio é determinada com uma largura pequena e constante para torná-la não vertical.
Operação do modo de layout
No modo do layout, esta submontagem exibe o componente de meio-fio-e-sarjeta baseando-se nos parâmetros de entrada fornecidos.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | Flange | Ponto do flange da sarjeta |
| P2 | Flowline_Gutter | Ponto da linha de fluxo da sarjeta |
| P3 | TopCurb | Topo do meio-fio |
| P4 | BackCurb | Traseira do meio-fio |
| L1-L3 | Parte mais alta, meio-fio | Declividade final no meio-fio e sarjeta |
| L9 | Sub-base, referência | |
| S1 | Meio-fio | Área de concreto de meio-fio e sarjeta |
| S2 | Sub-base |

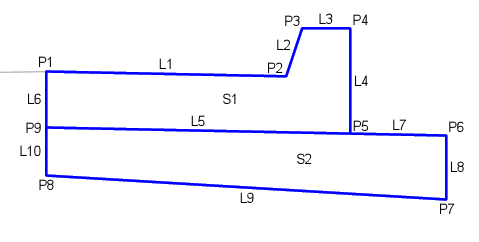

Diagrama de codificação
