A submontagem PipeTrenchAdjustDiameter com uma única tubulação em uma valeta que permite o cálculo da base da fosso e o aterro granular.
A profundidade irá variar na seção de aterro granular; as outras serão uma constante. Todas as profundidades, larguras e diâmetros serão alteradas de valeta a valeta. A profundidade da valeta irá variar ao longo do alinhamento, já que ela é medida a partir da parte inferior da valeta para a superfície de destino. Os lados da escavação serão verticais para profundidades com menos de 12' (3.5 m) e inclinados em 300% para profundidades maiores do essa. O perfil irá seguir o centro da tubulação.
Por padrão, o ponto de anexação é o centro da tubulação.
|

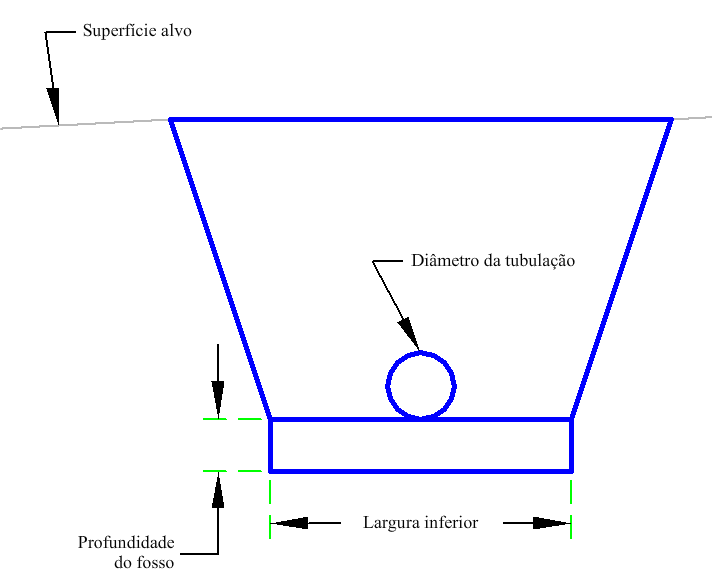

Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
| Largura inferior | Largura inferior da valeta da tabulação | Numérico, positivo |
3 pés 1 m |
| Cobertura da tubulação | Profundidade da valeta desde a parte superior da tubulação para a superfície | Numérico, positivo |
0,5 pés 0,15 m |
| Diâmetro da tubulação | Diâmetro da tubulação | Numérico, positivo |
0,667 pés 0,2 m |
| Profundidade do fosso | Profundidade de fosso da tubulação sobre a vala inferior | Numérico, positivo |
0,166 pés 0,05 m |
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
| Superfície do talude | Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies. | Necessário |
Nenhum.
Nenhum.
A elevação da parte inferior da valeta é calculada como a elevação da linha de nivelamento do perfil menos a metade do diâmetro da tubulação mais a profundidade do fosso. O vínculo do fosso horizontal é colocado na profundidade simetricamente acima do deslocamento do ponto de anexação naquela elevação. Se a profundidade da valeta for menor que 12' (3,5 m), os lados da valeta são verticais. Sobre esta profundidade, a valeta tem 300% inclinações laterais. Em ambos os casos os taludes laterais se estendem para cima até a superfície existente.
No modo do layout, esta submontagem desenha uma valeta.

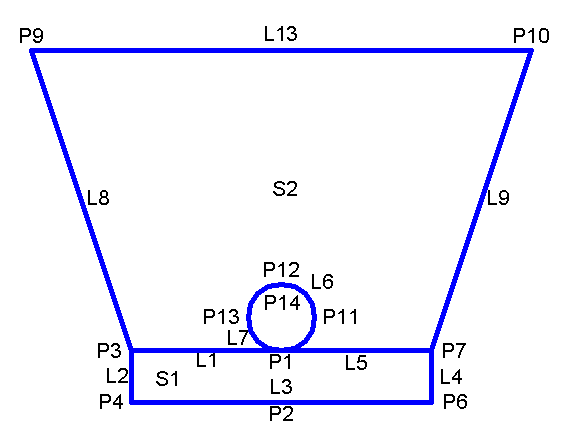

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
| P1 | PipeBottom | Parte inferior da tubulação |
| P2 | BeddingBottomCenter | Centro inferior do fosso |
| P3 | PipeBackfillBottom_In | Parte inferior da tubulação interna do aterro |
| P4 | PipeBeddingBottom_In | Parte inferior da tubulação interna do fosso |
| P6 | PipeBeddingBottom, Referência | Fosso da tubulação inferior |
| P7 | PipeBackfillBottom_Out | Parte inferior da tubulação externa do aterro |
| P9 | Ponto de articulação, Topo | |
| P10 | Topo | |
| P11 | Tubulação | |
| P12 | PipeTop | Topo da tubulação |
| P13 | Tubulação | |
| P14 | PipeCenter | Centro da tubulação |
| L1, L5 | PipeBackfillBottom | Aterro da tubulação inferior |
| L2,L4 | PipeBedding | Dobra da tubulação |
| L3 | PipeBeddingBottom, Referência | Fosso da tubulação inferior |
| L6 - L7 | Tubulação | |
| L8 | TrenchSlopeInner | Inclinação da valeta da tubulação interna |
| L9 | TrenchSlopeOuter | Inclinação da valeta da tubulação externa |
| L10 | Topo | |
| S1 | PipeBedding | Dobra da tubulação |
| S2 | TrenchMaterial | Material do aterro da valeta |
