VegetatedSwale

Anexação

O ponto de anexação fica na parte superior central do pântano de vegetação.

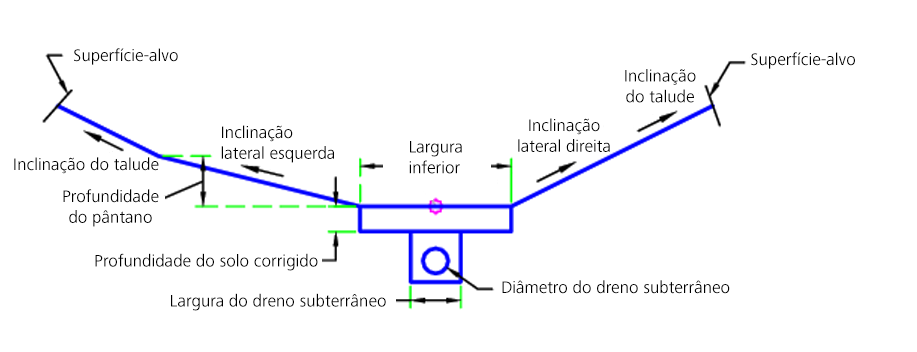

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Largura inferior	Largura da parte inferior do pântano	Numérico, positivo	3
Incluir solo corrigido	Incluir solo corrigido sob o pântano	Sim/Não	Sim
Inclinação do talude	Inclinação do talude	Numérico, positivo	2 ( : 1 )
Profundidade do solo corrigido	Profundidade do solo corrigido	Numérico, positivo	0,5 pés 0,15 m
Diâmetro do dreno subterrâneo	Diâmetro do dreno subterrâneo	Numérico, positivo	0,5 pés 0,15 m
Profundidade do dreno subterrâneo	Profundidade do dreno subterrâneo	Numérico, positivo	1 pé 0,30 m
Largura do dreno subterrâneo	Largura do dreno subterrâneo	Numérico, positivo	1 pé 0,30 m
Incluir dreno subterrâneo	Incluir dreno subterrâneo	Sim/Não	Sim
Profundidade do pântano	Profundidade do pântano	Numérico, positivo	1 pé 0,30 m
Inclinação lateral esquerda	Inclinação lateral esquerda	Numérico, positivo	4 ( : 1 )
Inclinação lateral direita	Inclinação lateral direita	Numérico, positivo	2 ( : 1 )

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície-alvo	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A partir do ponto de anexação, o pântano é criado usando os parâmetros de entrada. Se a superfície-alvo for definida, a superfície do talude será encontrada (somente para situações de corte). Se Incluir dreno subterrâneo for definido como Sim, então será criado o dreno subterrâneo.

Operação do modo de layout

No modo de layout, o pântano de vegetação é criada.

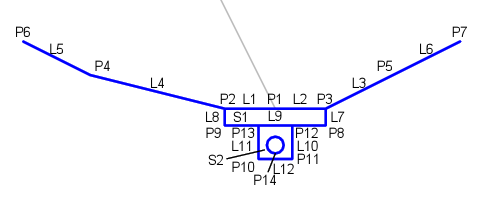

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1	Linha de fluxo	Linha de fluxo do pântano de vegetação
P2, P3	Pântano	Aresta do pântano
P4, P5	Articulação
P6, P7	Talude, Daylight_Cut
P10-P13	Dreno subterrâneo
P14	Pipe_Invert	Geratriz de tubulação de dreno subterrâneo
L1 – L4	Pântano, parte superior	Parte superior do pântano
L5, L6	Talude, Daylight_Cut
L9	AmendedSoil, referência	Profundidade do solo corrigido
L14	Dreno subterrâneo , referência	Parte inferior do dreno subterrâneo
S1	AmendedSoil
S2	Dreno subterrâneo
