ShoulderBacking

Anexação

O ponto de anexação fica na aresta interna do apoio do acostamento. Este componente pode ser anexado à esquerda ou à direita.

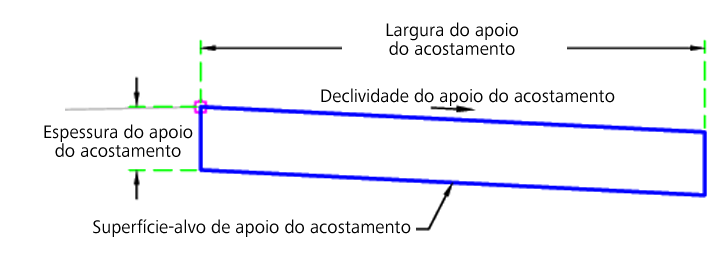

Parâmetros de entrada

Nota: Todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Largura do apoio do acostamento	Largura do apoio do acostamento	Numérico, positivo	2 pés 0,6 m
Declividade do apoio do acostamento	Declividade do apoio do acostamento	Numérico	-5%
Espessura do apoio do acostamento	Espessura do apoio do acostamento	Numérico, positivo	0,25 pés 0,08m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.

Parâmetro	Descrição	Status
Superfície de apoio do acostamento	Nome da superfície do taludamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar a superfície: superfícies.	Opcional

Atribuições de lógica em tempo de execução

Nenhum.

Parâmetros de saída

Nenhum.

Comportamento

O ponto inicial é definido no ponto de anexação. As partes laterais e superiores do acostamento inicial são construídas com base nos parâmetros de entrada. As elevações de ponto internas e externas inferiores são verificadas em relação à superfície-alvo para determinar se o ponto está na condição de corte ou aterro. Se ambos estiverem no local, o vínculo inferior será criado em uma declividade correspondente do vínculo superior.

Se no aterro, a parte inferior do apoio do acostamento será estendida até a superfície-alvo.

Operação do modo de layout

No modo de layout, esta submontagem desenha o apoio do acostamento utilizando os parâmetros de entrada.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P2	Apoio	Apoio do acostamento
P3, P4	Backing_Sub	Parte inferior do apoio do acostamento
L1	Parte superior, apoio	Parte superior do apoio do acostamento
L3	Referência	Parte inferior do apoio do acostamento
S1	Apoio	Área de apoio do acostamento
