Cria uma nova linha do recurso ou polilinha a partir de um deslocamento e da diferença na elevação de uma linha do recurso selecionada, imagem de levantamento topográfico, segmento do lote ou polilinha (2D ou 3D).
Especifique a distância de deslocamento, o lado, a diferença da elevação ou a elevação absoluta.

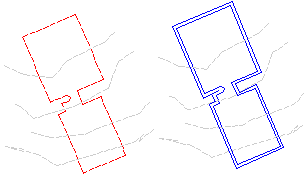

Exercício de tutorial: Simplificação de um perímetro de construção
- Clique na
Pesquisa.
- Selecione um objeto para deslocar.
Nota: O objeto selecionado deve ser de um dos seguintes tipos: Linha do recurso, Segmento de lote, Imagem de levantamento topográfico ou Polilinha (2D ou 3D).
- Faça um dos seguintes passos para especificar a localização para o deslocamento:
- Especifique a distância de deslocamento, em seguida selecione o objeto de deslocamento
- Insira Passagem e, em seguida, selecione o objeto para o deslocamento e selecione um ponto de passagem. O deslocamento será desenhado através do ponto.
- Execute um dos procedimentos a seguir:
- Especifique um ponto no lado em que você deseja colocar o deslocamento. Em seguida especifique a diferença de elevação ou elevação absoluta para um deslocamento.
- Insira Múltiplo e especifique o lado e diferença de elevação para cada deslocamento.
Se você inserir Variável, um marcador será exibido no primeiro ponto no deslocamento de linha do recurso. Você pode especificar a diferença de elevação a partir do ponto original ou elevação absoluta. Depois de inserir um valor, ele vai mover para o próximo ponto e prompt para sua elevação. Ele vai continuar a fazer isto para cada ponto na linha do recurso até que o comando seja encerrado.
Nota: O objeto de deslocamento gerado depende do objeto de origem referenciado:- As linhas do recurso e as imagens do levantamento topográfico criam linhas de recurso de deslocamento.
- Polilinhas e segmentos de lote criam polilinhas de deslocamento.
- Selecione outro objeto para deslocamento ou pressione Enter para finalizar o comando.
