Para criar um ponto de curvatura em uma imagem

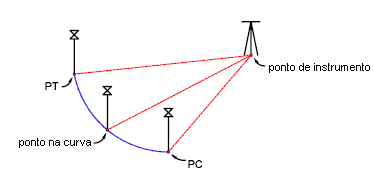

Crie uma curva (em uma imagem) com três balizas: a primeira no começo, a segunda no arco entre o início e o fim da curva e a terceira no final da curva.

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nomejanela Comando de Levantamento topográfico.
2. Na linha Comando, insira:

   C3

Exemplo de linha de comando

BEG CURVE

C3

AD VA 11 85 200 90

AD VA 12 82 200 90

AD VA 13 80 190 90

FINAL

As informações a seguir ilustram o comando de Curva de três pontos:

Sintaxe de comando

C3
