Trabalhar com o Navegador do catálogo elétrico no ambiente de Cabo e fiação

Inserir peça enquanto estiver no ambiente de Cabo e fiação

1. Abra a montagem de cabo e fiação.
2. Clique na guia Ambientespainel Iniciar Cabo e fiação.
3. Clique na guia Cabo e fiaçãopainel GerenciarImportar dados de fiação.
4. Procure um arquivo XML exportado do AutoCAD Electrical.

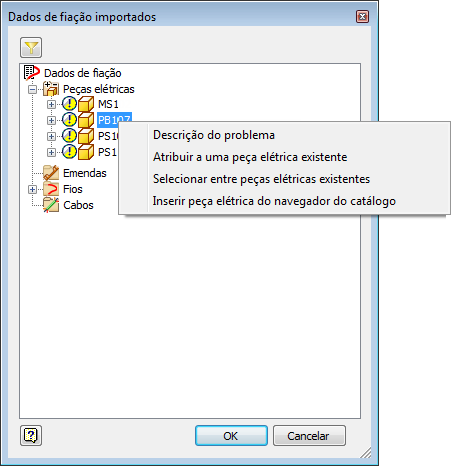

5. Expanda Peças elétricas e selecione uma peça elétrica na caixa de diálogo Dados de fiação importados.
6. Clique com o botão direito do mouse e selecione Inserir peça elétrica do navegador do catálogo.

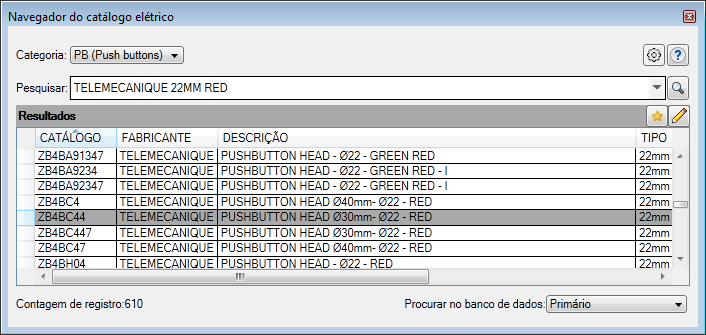

   Se um catálogo foi atribuído à peça, o valor de catálogo está pré-selecionado no Navegador do catálogo elétrico.


7. Clique no valor de catálogo no painel de resultados e uma pequena paleta será exibida. Se houver alguma peça associada ao valor do catálogo, ela será exibida na paleta.
8. Execute um dos seguintes procedimentos:
   • Clique em uma peça na pequena paleta.
   • Se a peça desejada não estiver disponível na paleta, navegue para localizar a peça no disco.

   Nota: É possível clicar duas vezes em uma linha no painel de resultados para inserir o padrão, ou peça única, associado ao valor de catálogo.
9. Se a peça não estiver associada a esse valor de catálogo, selecione se deseja mapear o símbolo.

10. Selecione um ponto de inserção.
11. Repita para cada componente que você deseja inserir a partir dos dados importados de cabo e fiação.

Nota: A peça deve ter pinos definidos para que possa ser usada no ambiente de Cabo e fiação.

Inserir uma peça e atribuir como uma peça elétrica de cabo e fiação

1. Se o Navegador do catálogo elétrico não estiver aberto, clique na guia Montagempainel Componentemenu suspenso InserirNavegador de catálogo elétrico.
2. Selecione a categoria para o tipo de peça que deseja inserir.
3. Insira um critério de pesquisa e clique em .

4. Clique no valor de catálogo no Navegador de catálogo elétrico e uma pequena paleta será exibida. Se houver alguma peça associada ao valor de catálogo, ela será exibida na paleta.
5. Execute um dos seguintes procedimentos:
   • Clique em uma peça na pequena paleta.
   • Se a peça desejada não estiver disponível na paleta, navegue para localizar a peça no disco.

   Nota: É possível clicar duas vezes em uma linha no painel de resultados para inserir o padrão, ou peça única, associado ao valor de catálogo.
6. Se a peça não estiver associada a esse valor de catálogo, selecione se deseja mapear o símbolo.

7. Selecione um ponto de inserção.
8. Clique na guia Ambientespainel Iniciar Cabo e fiação.
9. Clique na guia Cabo e fiaçãopainel GerenciarImportar dados de fiação.
10. Procure um arquivo XML exportado do AutoCAD Electrical.
11. Selecione uma peça elétrica na caixa de diálogo Dados de fiação importados.
12. Clique com o botão direito do mouse e selecione Atribuir a uma peça elétrica existente.

13. Selecione a peça inserida anteriormente.
    Nota: A peça deve ter pinos definidos para que possa ser usada no ambiente de Cabo e fiação.
