Saiba mais sobre os diversos aprimoramentos nas vistas de desenho.
Editar propriedades de detalhe

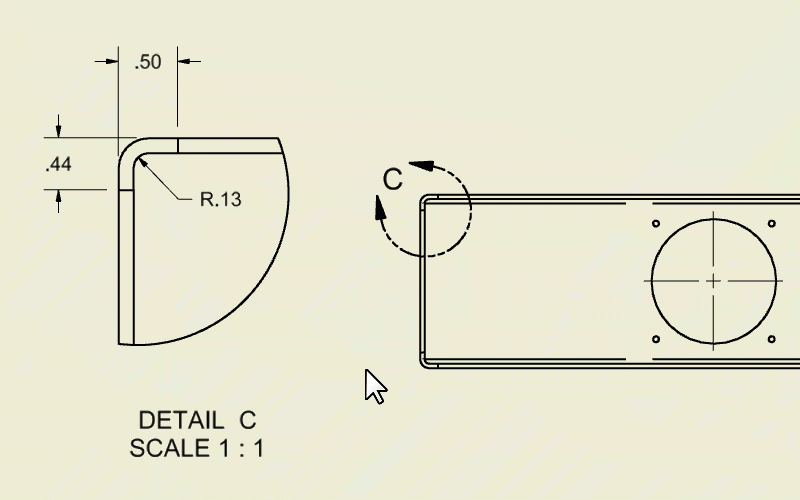

Ao editar uma vista de detalhe, use Editar propriedades de detalhe para alterar a forma do limite da vista de detalhe de circular para retangular. Para acessar o comando, abra o menu de contexto no navegador ou na folha.
Para obter mais informações, consulte Sobre vistas de detalhe.
Enviado para o Inventor® Ideas
Enviado para o Inventor® Ideas
Nome do estado do modelo na legenda da vista em desenhos

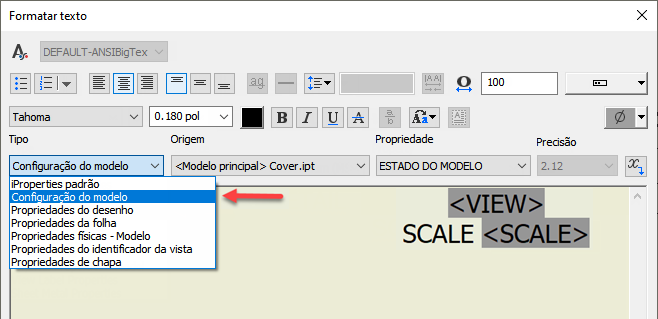

Foi adicionada à caixa combinada Tipo em Formatar texto a nova categoria "Configuração de modelo", que permite configurar legendas de vista para exibir um nome de estado de modelo nas vistas de desenho. Todas as edições no estado do modelo de vista são refletidas na legenda da vista.
Enviado para o Inventor® Ideas
Suporte para estados de modelo na vista sobreposta

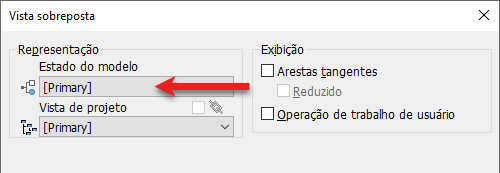

Ao criar uma Vista sobreposta para peças, você pode selecionar o estado de modelo desejado para ser exibido na vista. Isso pode ser útil, por exemplo, ao mostrar uma peça antes e depois do processamento.
Para obter mais informações, consulte Para trabalhar com vistas sobrepostas.
Enviado para o Inventor® Ideas
O comando Vista base não é necessário para a criação de vistas de desenho com formato de folha
Anteriormente, a caixa de diálogo Vista base sempre era exibida quando você selecionava um formato de folha ao criar um novo desenho. Agora, se o formato da folha tiver pelo menos uma vista definida, o comando Vista base não será iniciado.
Interface do usuário aprimorada relacionada às legendas da vista
- As opções de legenda da vista foram reorganizadas na caixa de diálogo Vista de desenho para fornecer mais clareza.
- Na caixa de diálogo Formatar texto, a propriedade VISTA foi renomeada como IDENTIFICADOR DA VISTA para ser consistente com as caixas de diálogo da vista.
- Na caixa de diálogo Formatar texto, os nomes das Propriedades de legenda da vista foram devidamente localizados e aparecem no idioma atual do Inventor.
Copiar e mover tabelas de revisão entre folhas de desenho
Agora, é possível mover (usando a função de arrastar e soltar) ou copiar e colar uma tabela de revisão de escopo de desenho de uma folha para outra dentro do mesmo desenho para que o histórico de revisão esteja disponível em cada folha.
Origem da propriedade de texto de folhas
Qualquer referência de modelo de vista pode ser selecionada como a origem da propriedade principal para o texto, bloco de título e símbolos de esboço em uma folha de desenho. Anteriormente, as propriedades no texto sempre referenciavam o modelo a partir da primeira vista do desenho.

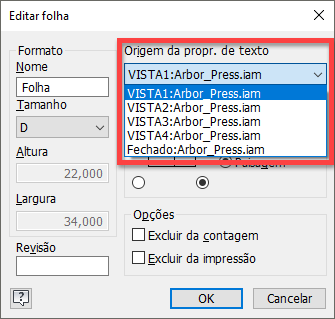

Na caixa de diálogo Editar folha, especifique a referência do modelo de vista usando o menu suspenso "Origem da propriedade de texto".
Enviado para o Inventor® Ideas
Enviado para o Inventor® Ideas
Enviado para o Inventor® Ideas
Remover folhas existentes de novos desenhos

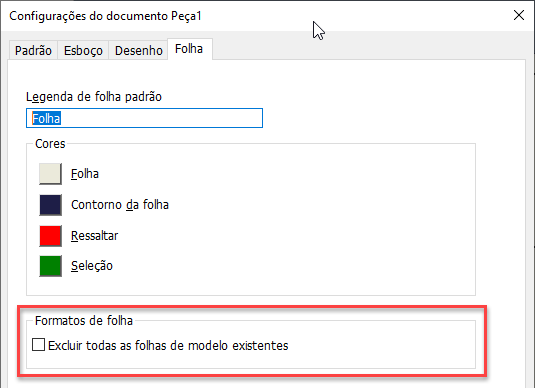

A nova opção "Excluir todas as folhas de modelo existentes" adicionada à guia Folha das Configurações do documento remove automaticamente as folhas existentes quando você cria um desenho a partir de um formato de folha predefinido. Somente a folha do formato da folha é preservada. Verifique se essa opção também está ativada no mesmo documento (geralmente um modelo) que contém os formatos de folha que você está utilizando.
Para obter mais informações, consulte Referência da guia Folha (Configurações do documento).
Enviado para o Inventor® Ideas
Ativar propriedades para entrada de texto em cotas de desenho

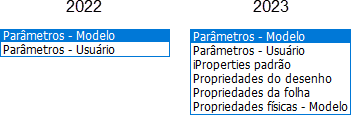

Agora, durante a edição de cotas de desenho, todos os campos de propriedade ficam disponíveis quando você inicia o editor de texto.
Para obter mais informações, consulte Referência de Formatar texto.
