O comando Elemento de referência foi adicionado a Anotações gerais 3D e Estilos.
Elemento de referência

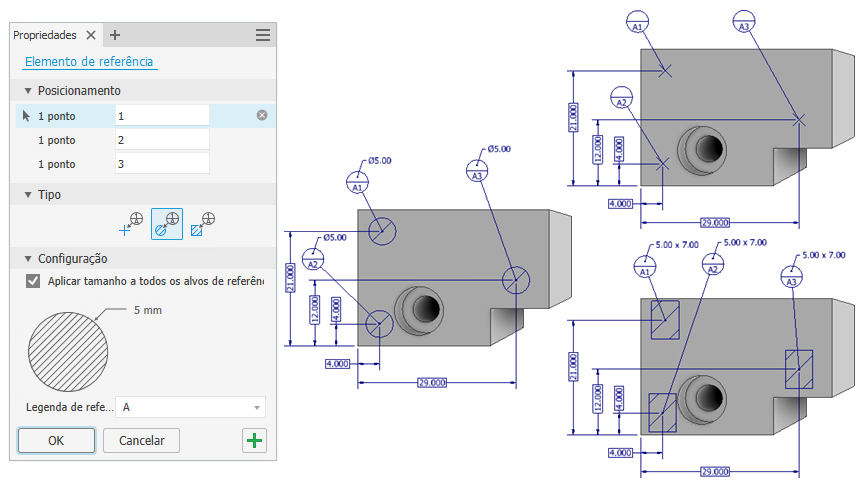

Foi adicionado ao painel Anotação geral o comando Elemento de referência para permitir que você estabeleça referências em superfícies irregulares.
Para obter mais informações, consulte Para trabalhar com anotações gerais.
Adicionar propriedades em 3DA
Agora, propriedades são ativadas quando você adiciona texto em anotações 3D.
Opção 3DA de Elemento de referência adicionada a Estilos
Foi adicionada a Estilos a opção Anotação 3D de Elemento de referência para ANSI, DIN e ISO.
Para obter mais informações, consulte Referência do Editor de estilos e normas - Norma.

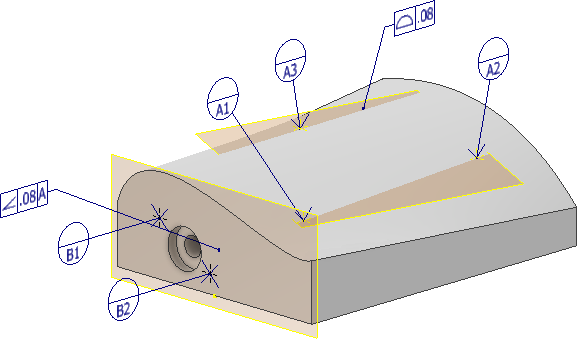

Plano de elemento de referência 3DA definido pelo usuário
- Um, dois ou três pontos de trabalho ou esboço e um plano de destino definido pelo usuário.
- Pontos centrais e um eixo definido pelo usuário.
- Um elemento de referência existente e um plano de destino definido pelo usuário.
Inicie o comando Operação de tolerância, selecione a operação e clique em OK. Após inserir a anotação, clique no menu suspenso para visualizar as opções.
Para obter mais informações, consulte Para trabalhar com anotações de operação de tolerância e o Tolerance Advisor.
Acesso a parâmetros

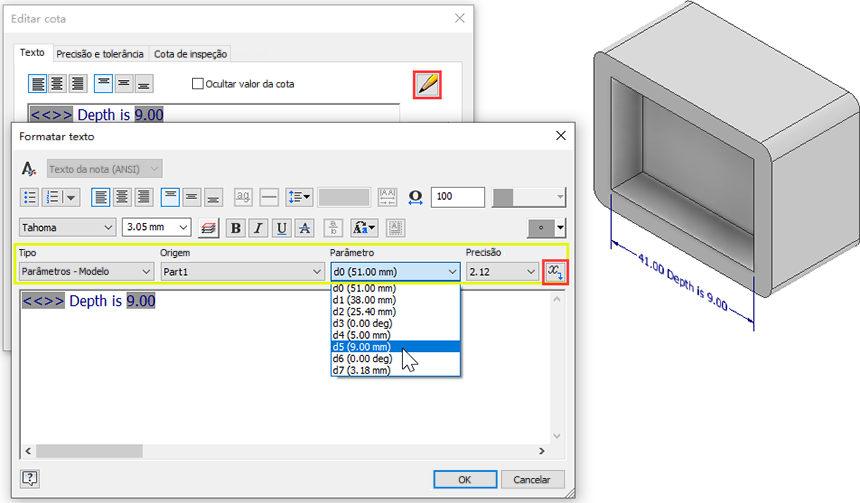

Agora anotações 3D podem acessar parâmetros para permitir a entrada de texto.
Para obter mais informações, consulte Referência de Formatar texto.

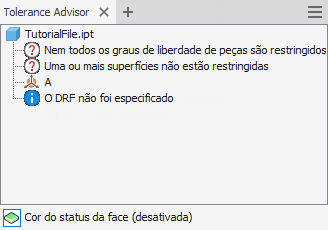

Tolerance Advisor
O Tolerance Advisor foi atualizado para oferecer suporte às normas ASME 2009 e ISO 2012.
Para obter mais informações, consulte Para trabalhar com anotações de operação de tolerância e o Tolerance Advisor.
Operação contínua

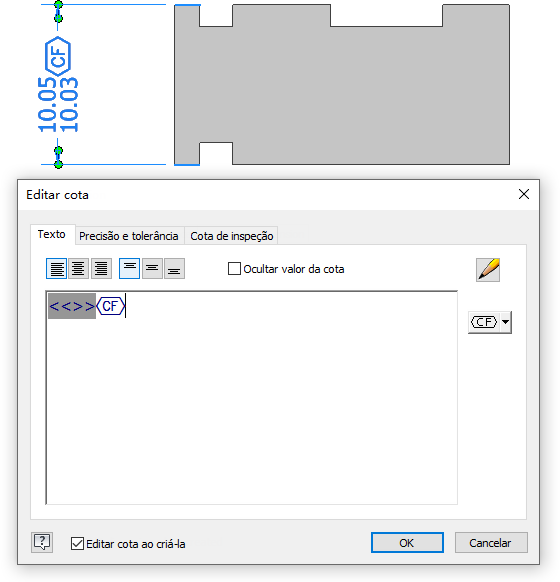

Agora, o símbolo CF está disponível nas caixas de diálogo Formatar texto e Editar cota 3DA.
Para obter mais informações, consulte Referência de Editar cota.
Aprimoramentos de quadro de referência (DRF)

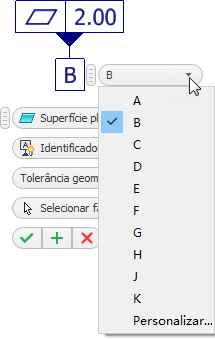

- A lista de DRFs disponíveis foi reduzida a 10 itens. Use Personalizado para legendas DRF que não estejam na lista.
- Se você usar uma legenda de Identificador de referência que já exista, será exibida uma mensagem de aviso.
Para obter mais informações, consulte Para trabalhar com anotações de operação de tolerância e o Tolerance Advisor.

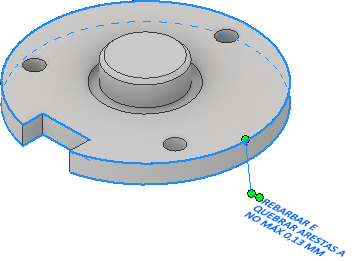

Associar várias faces, arestas e vértices a uma linha de chamada de detalhe 3D
Agora é possível associar a geometria selecionada a uma única chamada de detalhe 3D. Durante a criação ou a edição, clique com o botão direito do mouse e selecione Adicionar/Remover geometria associada e, e seguida, selecione arestas, faces ou vértices conforme necessário. Após a criação, realce a chamada de detalhe para visualizar a geometria associada.
Textura e perfil da superfície geral
- Foi adicionado um nome descritivo à textura da superfície geral na Nota geral.

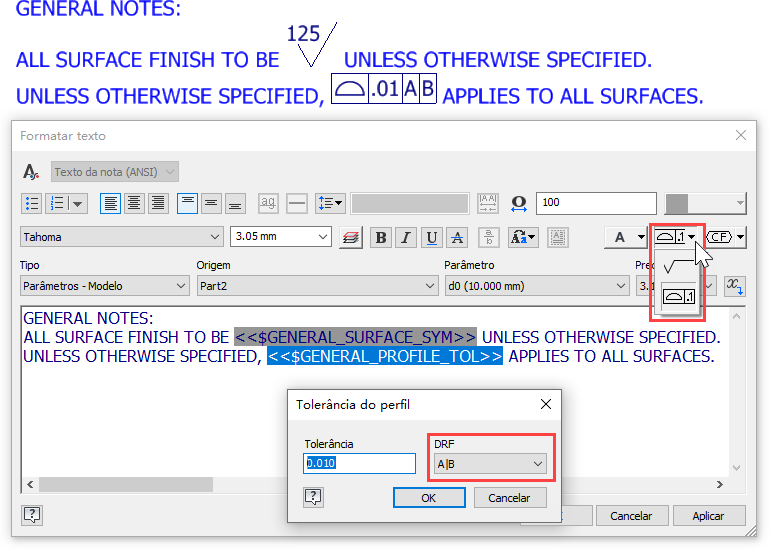

- Agora é possível acessar um perfil de superfície geral na Nota geral.
- Para editar a tolerância do perfil, clique com o botão direito do mouse em <<$GENERAL_PROFILE_TOL>> e selecione Editar tolerância do perfil no menu de contexto.
- Agora, é possível associar tolerâncias de perfil a DRFs.
Para obter mais informações, consulte Para trabalhar com texto e chamadas de detalhe.
Mostrar borda de texto de chamadas de detalhe e notas gerais

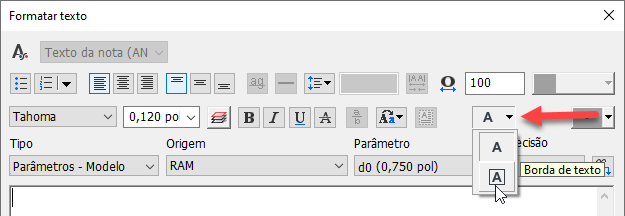

Agora, é possível adicionar a borda retangular a textos de chamada de detalhe e notas gerais 3DA usando a opção apropriada da caixa de diálogo Formatar texto.
Enviado para o Inventor® Ideas
Realce cruzado do furo

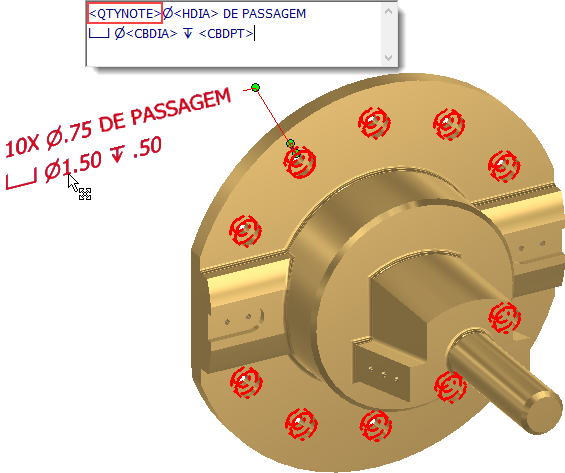

O realce cruzado é ativado para furos que participam de notas de furo 3DA quando a variável QTYNOTE é usada.
Para obter mais informações, consulte Para trabalhar com anotações gerais.
