Você pode adicionar aos objetos consultados durante o processo de alteração da propriedade.

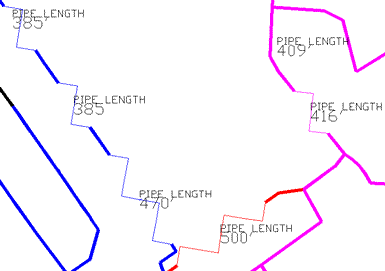

As tubulações selecionadas são legendadas com seu comprimento.
Para adicionar o texto aos objetos de desenho recuperados
- No Navegador de mapas, em Desenho atual, clique com o botão direito em Consulta atual e, a seguir, clique em Definir.
- Criar ou carregar uma consulta que irá recuperar os objetos que você deseja adicionar texto.
- Na caixa de diálogo Definir consulta dos desenhos anexados, clique em Alterar propriedades.
- Na caixa de diálogo Definir alterações da propriedade, clique em Texto.
- Na caixa de diálogo Definir texto, especifique o texto.
Insira o texto na caixa Valor do texto ou especifique os dados a utilizar para o texto ao clicar em Expressão. Por exemplo, clique em Expressão e selecione Camada para exibir o nome da camada em cada objeto encontrado pela consulta.
- Defina outras opções de texto, tais como o tamanho, localização, cor, camada e rotação.
- Clique em OK para fechar a caixa de diálogo Definir texto.
- Clique em OK para fechar a caixa de diálogo Alteração da propriedade.
- Assegure que Alterar propriedades esteja selecionado.
- Clique em Executar consulta para recuperar os objetos e alterá-los.
