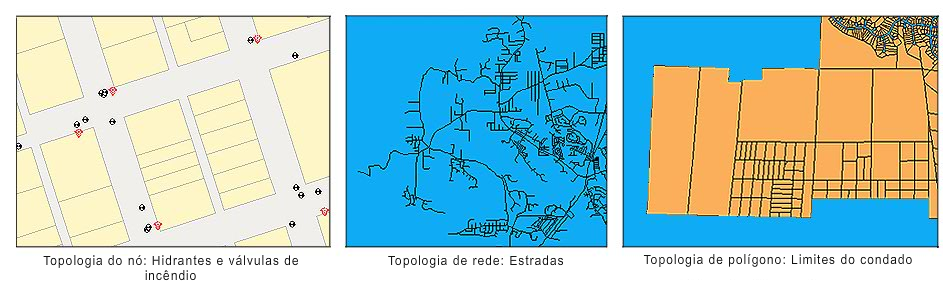

Usando o Conjunto de ferramentas do AutoCAD Map 3D, você pode criar topologias de nó, de rede ou de polígono.
Topologias do nó
- Defina a interrelação de nós (objetos de ponto).
- São normalmente utilizadas em conjunto com outras topologias na análise.
Topologias de rede
- Conecte os vínculos (linhas) para formar uma rede linear.
- Os vínculos podem conectar nós.
Um exemplo de topologia de rede é um aplicativo de distribuição de água que traça o fluxo de água a partir de uma estação de bombeamento para residências. Uma rede de ruas é outro exemplo. Para topologias da rede, é possível especificar a direção para um vínculo e especificar a resistência para um vínculo ou nó.
Topologias do polígono
- Defina polígonos que representam as áreas delimitadas, tal como lotes de terra e resultados de censos. Um vínculo único define o limite comum entre as áreas adjacentes.
Os usos da topologia de polígono incluem a avaliação fiscal e planejamento urbano no qual os lotes de terreno são representados por polígonos. Limites de políticos, tal como distritos de votação, limites da cidade, do estado ou do município, distritos especiais e distritos escolares, são outros exemplos do uso da topologia de polígono.
Notas
Quando você criar uma topologia, leve os seguintes pontos em consideração:
- Antes de criar topologias de rede ou de polígono, utilize as ferramentas de limpeza do desenho para limpar seu mapa. As topologias do nó não costumam exigir limpeza.
- Antes de criar uma topologia, congele todas as camadas que contêm objetos no espaço do papel (guia Layout). Caso contrário, estes objetos serão incluídos na criação da topologia ao utilizar a opção Selecionar todos objetos.
- O MAPTOPOCREATE pode criar topologias em camadas que estão desativadas. Isso não afeta as camadas que estão congeladas.
- Durante a criação de topologias de rede ou de polígono, se você ativar a opção Criar novos nós, o Conjunto de ferramentas do AutoCAD Map 3D detectará onde as linhas estão conectadas e atribuirá nós a pontos finais. Isso cria objetos físicos ou um nó explícito no vínculo de todos os pontos de extremidade onde não existem objetos. Se a camada especificada não existir mais, o Conjunto de ferramentas do AutoCAD Map 3D criará a camada com a cor 7 e o tipo de linha CONTINUOUS.
- Você pode criar nós usando ACAD_POINT. Para alterar seu tamanho e aparência, no prompt de comando, insira ddtype.
- Quando você criar uma topologia, as informações são armazenadas como dados de objeto em cada elemento da topologia e são salvas com o mapa. Cada nó, link ou polígono recebe automaticamente um número de identificação único (ID). Cada ID é automaticamente processada ao usar qualquer comando de topologia.
