Com as linhas de curva de nível, cada linha conecta pontos de igual elevação na superfície. As linhas podem ajudar você a determinar a elevação em uma localização específica na superfície, ajudar esclarecer e analisar a superfície do terreno, e ajudar na navegação.

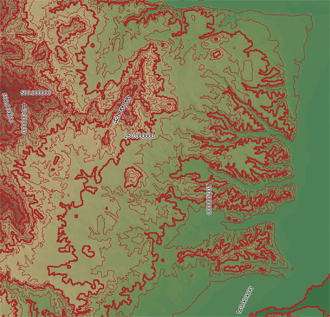

Linhas de contorno adicionadas em uma superfície DEM
As linhas de curva de nível são armazenadas como uma nova polilinha ou recursos de polígono em um arquivo SDF e como uma nova camada no Gerenciador de exibição.
Você pode editar e estilizar as linhas de curva de nível, como faria qualquer outra camada de recurso. Você também pode excluir linhas de curva de nível e recriar as mesmas.
Quando você adicionar as linhas de curva de nível, especifique o seguinte:
- Nome da nova camada de curva de nível
- Intervalo de elevação da curva de nível
- Unidades (metros ou pés) usadas para medir a elevação
- Intervalo da curva de nível principal
- Legendas de curva de nível
- Criar ou não curvas de nível como polilinhas ou polígonos
- O nome de arquivo do SDF que irá armazenar os recursos de curva de nível
