Utilize o Designer de fluxo de trabalho para editar ou criar fluxos de trabalho.

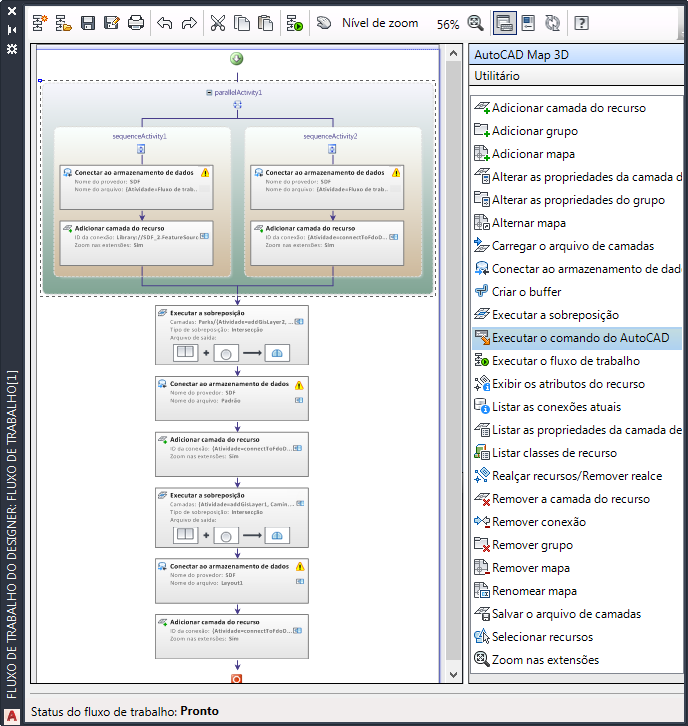

As atividades no fluxo de trabalho aparecem como um diagrama no Designer de fluxo de trabalho.
Utilitário e atividades do Conjunto de ferramentas do AutoCAD Map 3D
O painel Atividades no lado direito do Designer de fluxo de trabalho contém duas categorias de atividades. As atividades do Conjunto de ferramentas do AutoCAD Map 3D são específicas do Conjunto de ferramentas do AutoCAD Map 3D (incluindo uma atividade que executa comandos do AutoCAD).
As atividades do utilitário são genéricas e baseiam-se na sintaxe do C#. Eles incluem os seguintes tipos de atividades:
- Comandos do diretório (como listar o conteúdo de uma pasta)
- Comandos lógicos (como Se/Outro e Para cada)
- Comandos de estrutura do fluxo de trabalho (como Paralelo, Sequência e Prompt do usuário).
Para obter informações sobre as atividades disponíveis, consulte as caixas de diálogo Entrada de atividade do fluxo de trabalho.
Atividades paralelas e em sequência
Em um fluxo de trabalho, atividades paralelas são independentes umas das outras. Por exemplo, ao conectar a dois armazenamentos de dados, conexões paralelas garantem que a segunda conexão seja executada, mesmo se a primeira falhar.
Uma atividade em sequência depende de atividades anteriores. Por exemplo, na atividade paralela na parte superior do fluxo de trabalho da atividade, são dois conjuntos de atividades sequenciais. Cada um se conecta a um armazenamento de dados específico e, a seguir, cria uma camada para tal armazenamento de dados. Se a conexão falhar, a camada não poderá ser criada.
Configurar parâmetros de atividade
Cada atividade de fluxo de trabalho tem um conjunto de parâmetros. Opcionalmente, é possível definir parâmetros padrão e especificar que o fluxo de trabalho exibe um prompt em tempo de execução. A pessoa que está executando o fluxo de trabalho pode substituir outros valores. Por exemplo, é possível definir armazenamentos de dados padrão para uma sobreposição, mas permitir que outras pessoas substituam dados armazenamentos de dados diferentes ao executar o fluxo de trabalho.
Alguns parâmetros são necessários. Por exemplo, uma atividade Conectar ao armazenamento de dados requer o nome do provedor e a localização do armazenamento de dados para se conectar. Alguns parâmetros são opcionais, por exemplo, Nome de exibição para a atividade. Todos os parâmetros opcionais têm valores padrão que podem ser alterados.
Vincular parâmetros
Muitas vezes, uma atividade em sequência é vinculada a uma atividade anterior. Ao vincular uma atividade, você define o parâmetro para ser o resultado de uma atividade anterior. Por exemplo, é possível utilizar a saída de uma atividade que cria uma camada como a camada de origem para uma operação de sobreposição subsequente.
Vincule o parâmetro para uma atividade com uma propriedade de uma atividade anterior.
Adicionar atividades para fluxos de trabalho
Se puder gravar o código simples em linguagem em conformidade com .NET, será possível adicionar as atividades para o Designer de fluxo de trabalho. As atividades do fluxo executam funções de predeterminadas em conjuntos de entrada predeterminados.
Construir suas atividades em uma biblioteca de classe .NET (um arquivo .dll ). Insira este arquivo .dll na pasta \Arquivos de Programas\AutoCAD Map 3D 2023\PlugIns\Workflow\Activities e reinicie o Conjunto de ferramentas do AutoCAD Map 3D. As atividades a seguir aparecem no Designer de fluxo de trabalho.
