Utilize este comando para mover, rotacionar e alterar a escala de um objeto único ou um grupo de objetos. (Para transformar todo um desenho de origem enquanto ele estiver ativo, utilize as opções de transformação na caixa de diálogo Configurações do desenho.
Responda aos prompts:
- Selecionar/<Camada>
- Insira S para selecionar objetos ou insira L para selecionar todos os objetos em uma camada.
- Selecionar objetos
- Utilize qualquer método de seleção do AutoCAD para selecionar os objetos que deseja transformar. Se optar por Camada, insira os nomes das camadas que deseja transformar. É possível utilizar caracteres curinga como * e ? para selecionar um conjunto de camadas.
- Primeiro ponto de origem
- Selecione um ponto no desenho ou insira as coordenadas do ponto.
- Primeiro ponto de destino
- Selecione um ponto no desenho ou insira as coordenadas do ponto. Os objetos são convertidos à distância relativa entre o primeiro ponto de origem e este novo ponto.
- Segundo ponto de origem
- Selecione um ponto no desenho ou insira as coordenadas do ponto.
- Segundo ponto de destino
- Selecione um ponto no desenho ou insira as coordenadas do ponto.

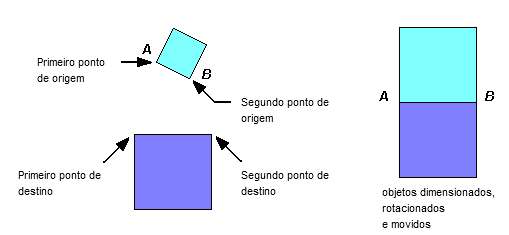

Pontos de origem e destino
A diferença entre o primeiro ponto de origem e o primeiro ponto de destino é o deslocamento para os objetos selecionados.
A diferença de ângulo entre os dois pontos de origem e os dois pontos de destino é a rotação.
A relação do comprimento entre os dois pontos de destino para o comprimento entre os dois pontos de origem é a mudança de escala.
