Mover pontos iniciais de segmentos múltiplos

Para mover os pontos iniciais de segmentos múltiplos:

1. Selecione guia Edição de Percurso > painel Editar > Mover Pontos Iniciais para exibir a guia Mover Pontos Iniciais.
2. Selecione guia Mover Pontos Iniciais > painel Mover > Múltiplo.
3. Esboce uma linha.

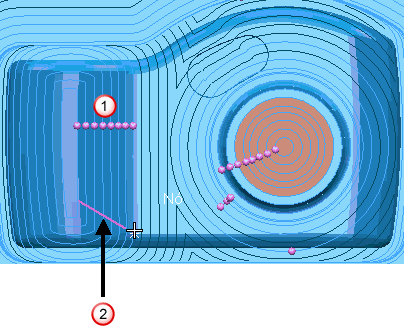

   posição original dos pontos iniciais.

   linha esboçada

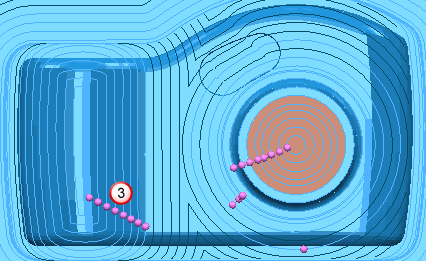

   Os pontos iniciais de todos os segmentos fechados que intersecionam a linha desenhada em Z são movidos para o ponto de interseção.



   nova posição dos pontos iniciais.

4. Selecione guia Mover Pontos Iniciais > painel Finalizar > Aceitar.

Nota: Se o cursor inteligente estiver habilitado, você pode desenhar a linha clicando em geometria relevante.
