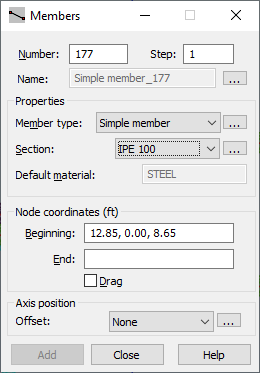

Abra a caixa de diálogo Membros, que permite definir elementos de membros em estruturas, usando qualquer um dos seguintes métodos:
- Clique no menu Geometria > Membros.
- Clique em
.
- O layout MEMBRO (é possível selecionar layouts na lista de seleção da barra de ferramentas Padrão).
O método para definir um membro depende do modo do cursor. Dependendo do tipo, as opções mostradas na caixa de diálogo permitem o seguinte:
- Arrastar para o modo de grade (snap=grade) – define os pontos de grade de coordenadas (análogo ao modo sem snap).
- Arrastar para nós ou pontos da estrutura já existentes (snap=nó) – define os números dos nós ou pontos.
- Arrastar para linhas já existentes (snap=linha) – define o número das linhas.
Também é possível definir as seguintes propriedades dos membros:
- Tipo de membro
- Seção transversal do membro
Além disso, o material padrão é exibido para o membro selecionado.
O campo Nome exibe o nome de acordo com a sintaxe selecionada na caixa de diálogo Nomes de membros/objetos. Por padrão, o nome de um membro é definido pelas variáveis: %t_%n e %t_%s, em que:
%t – nome do tipo de membro.
%n – número do objeto.
%s – nome da seção.
Ao clicar em
, abre a caixa de diálogo Nomes de membros/objetos, que permite definir uma nova sintaxe para os nomes.
, ao lado dos campos Tipo de membro e Seção. Eles são adicionados às respectivas listas de seções ou tipos de membros ativos.
A posição do eixo permite selecionar um deslocamento, isto é, o deslocamento do centro da seção transversal em relação ao eixo do membro. Após atribuir um deslocamento a um membro, ele não é modificado após a alteração da seção do membro.
É possível selecionar os deslocamentos da mesa superior ou da mesa inferior. Por exemplo, ao selecionar a mesa superior, o eixo do membro é deslocado em direção ao centro da aresta superior da seção, independentemente do tipo de seção transversal definida para o membro. Ao clicar em , abre a caixa de diálogo Novo deslocamento, onde é possível definir um novo tipo de deslocamento para adicionar à lista ativa.
É possível excluir um membro através de qualquer um dos seguintes métodos:
- Insira na caixa de diálogo o número do membro e suas coordenadas de início e de fim ou selecione as propriedades do membro e clique em Adicionar.
- Clique em Início na caixa de diálogo, mova o cursor para a tela gráfica e clique no ponto que representa o início do elemento do membro e, em seguida, no ponto final.
- Use um método baseado em uma combinação dos métodos indicados acima.
