Definição de dimensões – guia Geral (fundação de CA)

A guia Geral permite definir o tipo de fundação e suas dimensões básicas.

Acesso

Selecione o layout Projeto de CA Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.

Por padrão, essa caixa de diálogo está disponível na parte inferior da guia Fundação – Vista no layout Armadura fornecida. Como alternativa, é possível acessar essa caixa de diálogo da seguinte maneira:

• Clique em Elemento de CA Dimensões.
• Clique em (Definição de dimensão).

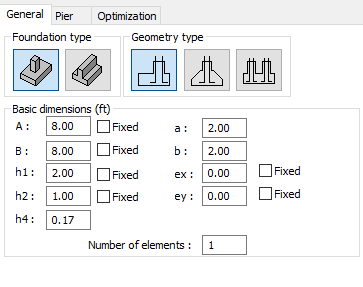

Caixa de diálogo Elementos

Tipo de fundação

Selecione uma das seguintes opções:

• Sapata distribuída.
• Sapata contínua para uma parede de concreto.

Tipo de geometria

Selecione uma das seguintes opções:

• Sapata contínua ou sapata distribuída retangular.
• Sapata contínua ou sapata distribuída de uma seção transversal variável.
• Sapata contínua ou sapata distribuída retangular para duas colunas.

Se você desejar projetar fundações constituídas por concreto magro, clique em (Concreto magro). Uma guia Concreto magro/Fundação de blocos adicional é exibida na caixa de diálogo Definição de dimensão, onde é possível definir os parâmetros de concreto magro.

Nota: A opção Concreto magro somente está disponível para as normas geotécnicas francesas: DTU 13.12 e Fascicule Nº 62 – Titre V.

As seguintes condições de resistência não são verificadas para o concreto magro durante os cálculos de uma sapata em concreto magro.

• Deslizamento.
• Cisalhamento e punção.

Tipo de coluna

Permite projetar uma sapata distribuída para uma coluna.

É possível selecionar os seguintes tipos de seção transversal da coluna:

• retangular.
• circular.

Nota: A caixa Tipo de coluna pode não estar disponível para algumas normas de CA. Essa caixa somente estará disponível se o ícone Sapata distribuída estiver selecionado na caixa Tipo de fundação.

Dimensões básicas

Após a seleção do tipo e da geometria da fundação, será exibida a lista de dimensões para a sapata distribuída ou a sapata contínua.

A dimensão h4 é apenas uma camada de nivelamento de concreto que não é considerada nos cálculos da fundação (deslizamento, capacidade etc.).

Nota: A edição das dimensões da fundação depende do tipo de fundação selecionada e de sua geometria.

A opção Fixa está localizada ao lado dos campos de edição das dimensões:

• Se essa opção estiver desmarcada, as dimensões da fundação serão otimizadas para a carga aplicada durante os cálculos. Esses cálculos podem ser executados antes do projeto para estimar as dimensões da fundação inicial para a carga aplicada.
• Se essa opção estiver selecionada, as dimensões da fundação serão definidas pelo usuário e não serão alteradas durante os cálculos e o projeto.
