Parâmetros da análise sísmica (norma chilena)

Os parâmetros de uma análise sísmica da estrutura dependem de uma norma sísmica usada durante os cálculos de uma estrutura influenciada pelo impacto sísmico. Selecione a Norma chilena na caixa de diálogo Nova definição de caso ou clique em Parâmetros na caixa de diálogo Tipo de análise.

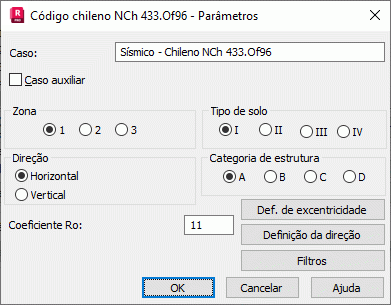

Para executar a análise sísmica de acordo com as regras especificadas nessa norma, defina os seguintes parâmetros:

• Número da zona sísmica
• Tipo de solo
• Categoria da estrutura
• Direção
• Valor do coeficiente de modificação Ro.

Na parte inferior da caixa de diálogo, estão localizados os botões Definição da direção e Filtros.

Cisalhamento da base horizontal:

Q₀ = C * I * P,

em que:

• C – Coeficiente dado pela seguinte fórmula:


  n, T’ – parâmetros relativos ao tipo de solo da fundação (consulte as tabelas 1 e 2 da norma)

  A₀ – aceleração efetiva máxima (consulte a tabela 3 da norma):

  Zona sísmica = 1, A₀ = 0,20 g

  Zona sísmica = 2, A₀ = 0,30 g

  Zona sísmica = 3, A₀ = 0,40 g

  R₀ – fator de redução (consulte a tabela 4 da norma)

  T* – período do modo com a maior massa equivalente translacional na direção da análise

• I – coeficiente de importância (consulte as tabelas 5 e 6 da norma)
• W – peso total da construção acima do nível base

Os detalhes sobre esse método de análise de estrutura podem ser encontrados na norma mencionada.
