Cargas – Método de mecanismo interno

Nota: Essa guia estará disponível se você tiver selecionado o método Mecanismo interno para calcular as forças internas.

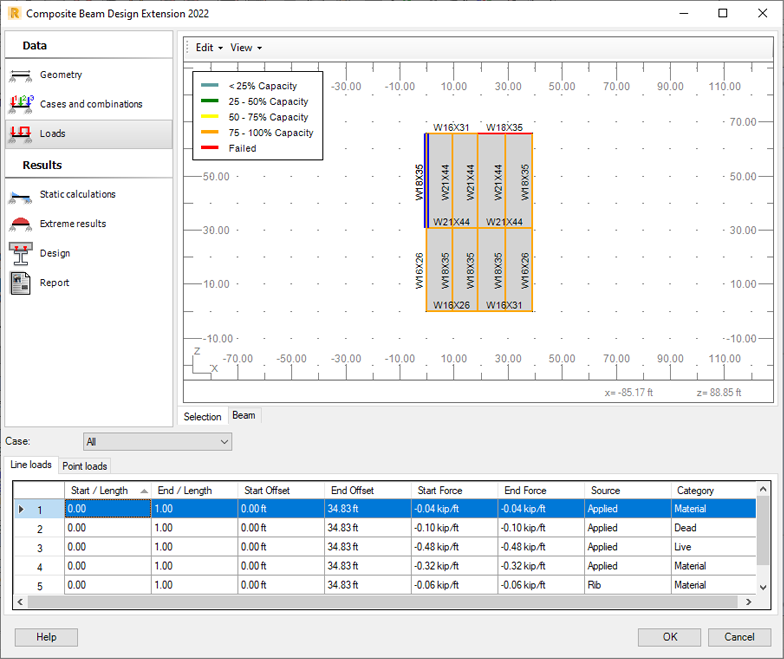

Use a guia Cargas para revisar as definições de casos de carga do modelo do Robot.

Na lista Caso, selecione uma categoria de carga.
Exibe os casos de carga correspondentes à categoria selecionada na guia Cargas de linha ou Cargas de ponto, dependendo de como um caso de carga é definido.

Selecione Tudo para exibir a lista completa de cargas no modelo.
Selecione a guia Viga no visualizador de gráficos e reveja cada caso de carga e combinação.
Cada caso de carga selecionado na tabela é visualizado no visualizador de gráficos.

Dados de carga de linha

Início/comprimento, fim/comprimento
Localização relativa da aplicação de carga.
Deslocamento inicial, deslocamento final.
Localização da aplicação de carga.
Força inicial, força final.
Eles especificam os valores de carga nos pontos inicial e final da aplicação.
Origem. Origem da carga:
- Aplicada: obtida diretamente do Robot + peso próprio
- Tanque: com base nas configurações compostas - carga de tanque
- Deck: com base nas configurações compostas - fator de área do deck
- Construção morta: com base nas configurações compostas - carga morta
- Construção variável: com base nas configurações compostas - carga variável
- Reação: cargas dos membros superiores (cargas do membro transportado).
Categoria. Carregar categorias de acordo com a norma:
- Construção morta
- Construção variável
- Morta
- Variável
- Material
- Telhado
- Neve

Dados das cargas de ponto
