Projeto

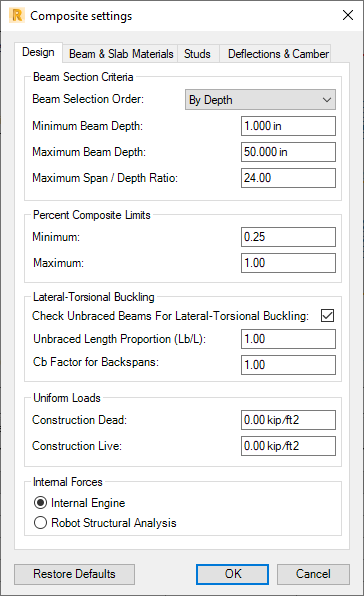

Configurações do projeto

• Ordem de seleção das vigas
  Controla a ordem das vigas quando elas são projetadas automaticamente:

  • Por peso significa que uma combinação de peso de aço e montantes é usada para determinar o projeto ideal.
  • Por profundidade significa que a profundidade da viga é usada para determinar o projeto ideal.
• Profundidade mínima da viga

  Profundidade mínima permitida da viga.

• Profundidade máxima da viga

  Profundidade máxima permitida da viga.

• Relação máxima de vão/profundidade

  Relação máxima permitida entre o vão da viga e a profundidade da viga.

• Porcentual de limites compostos:
  • Mínimo. Especifica a porcentagem mínima da ação composta a ser permitida.
  • Máximo. Especifica a porcentagem máxima de ação composta a ser permitida.
• Flambagem lateral com torção
  • Verificar vigas sem reforço para flambagem lateral com torção

    A análise de flambagem lateral com torção pode ser executada somente para vigas não compostas. Para vigas compostas, presume-se que a viga esteja totalmente protegida contra a flambagem lateral com torção. A capacidade da viga com flambagem lateral com torção é analisada de acordo com o ponto F2.2 da seção F da norma ANSI/AISC 360-10.

    Especifica se a verificação de torção lateral é executada no projeto da viga. Especifique os seguintes parâmetros:

  • Proporção de comprimento sem reforço (Lb/L)

    Coeficiente do comprimento máximo sem reforço na viga com o comprimento da viga. Consulte Suposições do projeto – Contraventamento.

  • Fator Cb para pilares

    É possível especificar o fator Cb para vigas com apoio simples. O valor padrão dessa configuração é 1,0. Aplica-se a todas as vigas.

• Construção morta. Construção variável.

  Cargas sobrepostas aplicadas durante a construção, mas não em uma estrutura acabada.

• Forças internas.
  Selecione um método para calcular as forças internas:

  • Mecanismo interno

    Um método padrão recomendado para todos os usuários. De uma forma simplificada, o aplicativo estima uma superfície de influência em uma laje e atribui cargas dessa superfície à viga que suporta a laje.

  • Robot Structural Analysis

    Recomendado para usuários avançados. O aplicativo importa forças internas do modelo do Robot. Se você selecionar esse método, o modelo deverá atender a um conjunto diferente de requisitos de projeto em relação ao método de mecanismo interno.
