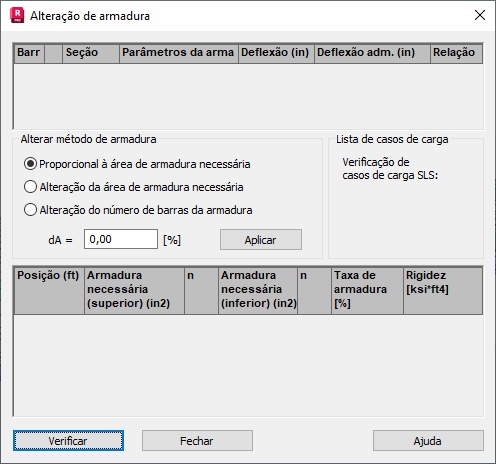

Clique em Alteração de armadura na caixa de diálogo Cálculos de membros de CA: Relatório para abrir a caixa de diálogo Alteração de armadura. Isso permite a correção semiautomática da armadura calculada em elementos para os quais a deflexão admissível foi excedida.
A tabela permite a seleção múltipla de barras e a classificação em colunas.
Os seguintes dados são apresentados em linhas de tabela individuais:
- Número da barra.
- Informação se uma barra foi verificada ou não.
- Nome dos parâmetros de armadura adotados.
- Deflexão da barra atual.
- Deflexão admissível.
- Proporção – relação do valor de deflexão atual com o valor de deflexão admissível.
O campo Método de alteração da armadura inclui as seguintes opções:
- Proporcional à área de armadura necessária. A relação da armadura necessária é aumentada pelos valores calculados para que as proporções das áreas superior e inferior sejam preservadas.
- Alteração da área de armadura necessária. Se a área superior ou inferior necessária for um valor diferente de zero, ela será aumentada pelo valor calculado.
- Alteração do número de barras da armadura. Se o número de barras na parte superior ou inferior for um valor diferente de zero, ele será aumentado pelo número calculado de barras de armadura.
Dependendo da opção selecionada, os seguintes incrementos de valores existentes deverão ser fornecidos.
dA= ..... [%] – Incremento da relação de área necessária
dA= ..... [cm2] – Incremento da área
dn= ..... – Incremento do número da barra.
Clique em Aplicar para recalcular e salvar os valores apropriados para as barras selecionadas. Se uma barra tiver sido selecionada, os valores na tabela serão atualizados.
O campo somente leitura Lista de casos de carga relaciona os casos usados durante os cálculos de deflexão para o estado limite de grau de serviço.
A tabela restante contém dados da área da armadura para uma viga selecionada. Se várias barras tiverem sido selecionadas, essa tabela estará vazia.
A tabela inclui os seguintes dados.:
- Posições ao longo do comprimento da barra
- Armadura necessária superior e inferior (teórica)
- Número de barras superior e inferior
- Relação da armadura (necessária)
- Rigidez.
Observe que:
- Se uma nova relação de armadura necessária for especificada, as áreas necessárias (teóricas) da armadura e o número de barras serão recalculados.
- Se um novo valor da área necessária (teórica) da armadura for especificado, a relação da armadura e o número da barra serão recalculados.
Os cálculos são executados para áreas resultantes de um número de barras. Clique em Verificar para calcular as barras selecionadas. Quando concluído, as informações são atualizadas na tabela. A lista de elementos para os quais as condições não foram satisfeitas é atualizada quando a caixa de diálogo está aberta e ativa. Somente os resultados da lista existente são atualizados de forma apropriada.
Para alterar a armadura de membros de CA, faça o seguinte.
- Execute os cálculos de armadura necessária (teórica) para membros de CA.
- Pressione o botão de alteração da armadura na caixa de diálogo Cálculos de membros de CA: Relatório.
- Selecione as barras e escolha o método de alteração da armadura.
- Pressione o botão Aplicar.
- Pressione o botão Verificar.
Após os cálculos, verifique os coeficientes na tabela superior apresentada. Essas operações devem ser realizadas enquanto necessário para obter o valor pretendido de deflexão para todas as barras.
