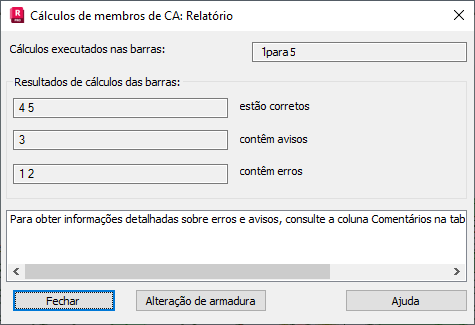

Após a conclusão do processo de projeto de membros de CA, é exibida a caixa de diálogo Cálculos de membros de CA: Relatório.
Essa caixa de diálogo contém as seguintes informações.
- Lista de membros de CA projetados.
- Lista de membros com cálculos corretos.
- Lista de membros com avisos de cálculo.
- Lista de membros com erros de cálculo.
- Notas adicionais.
O campo Cálculos executados nas barras exibe o número de membros de CA que passaram pelo projeto. Esses membros devem ser uma viga de CA ou uma coluna de CA. Só é possível determinar uma área de armadura teórica (necessária) nos membros de CA para eles. Outros tipos de elementos que serão inseridos na lista de elementos do projeto, na caixa de diálogo Cálculos, serão ignorados automaticamente.
Os próximos três campos apresentam informações sobre a execução de cálculos de membros de CA. Eles dividem os membros em grupos que apresentam resultados de cálculo idênticos.
- Os resultados dos cálculos das barras estão corretos. Agrupa membros sem avisos ou erros.
- Os resultados dos cálculos das barras contêm avisos. Agrupa membros com avisos de cálculos de membros de CA. Os avisos nessa caixa de diálogo podem ser sobre ultrapassar a relação de armadura máxima (marcada em vermelho na tabela, o que significa que os requisitos de norma não são atendidos) e usar o espaçamento máximo de estribo permitido (somente as informações na coluna Comentários da tabela).
- Os resultados dos cálculos das barras contêm erros. Agrupa os membros por erros. Os cálculos não foram executados e foram marcados na tabela como um erro. Os erros são decorrentes do seguinte:
- Definição de membro incorreta devido a dados inconsistentes. Esses dados podem incluir seção, tipo de membro e parâmetros de armadura. Todos os dados devem pertencer à mesma norma e aos parâmetros que descrevem um membro de CA. Não é permitido atribuir seções a tipos de membros que não correspondem a elas. Isso diz respeito a seções da mesma geometria.
- Requisitos de norma que tornam os cálculos impossíveis. Por exemplo, ultrapassar a esbeltez permitida, a força de cisalhamento máxima ou o momento.
Se ocorreram erros ou avisos durante os cálculos dos membros de CA, será exibida uma mensagem com indicações sobre como obter informações sobre os erros ou avisos.
Se pelo menos um dos elementos projetados for uma viga dobrada no eixo Z ou uma viga dobrada biaxialmente, uma mensagem explicará como os resultados para tais elementos são apresentados na tabela de resultados.
Clicar em Alteração da armadura abre a caixa de diálogo Alteração da armadura. Isso somente estará acessível se os cálculos das armaduras de membros de CA tiverem sido executados de acordo com a norma que permite o cálculo de deflexões. Pelo menos uma das barras não deve ter sido verificada no que diz respeito a deflexão.
Consulte também:
Interpretação dos resultados de cálculos de armadura teórica (necessária) de membros de CA
