Os parâmetros da análise sísmica simplificada de acordo com o método da força lateral equivalente dependem de uma norma sísmica e de um método de definição de valores dos períodos fundamentais selecionados na caixa de diálogo Análise sísmica.

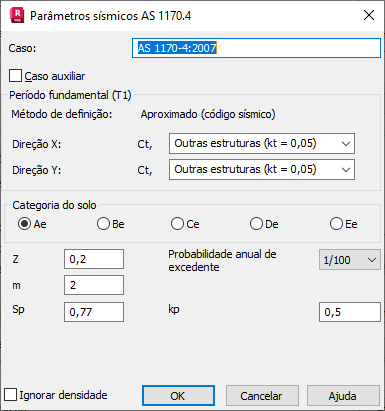

Método aproximado
O período fundamental T1 é calculado de acordo com a equação 6.2(7):
T1 = 1,25 * kt * hn 0,75
em que:
kt = fator para determinar o período de construção (fornecido pela norma)
h – altura da estrutura (m), definida pela diferença entre o alcance da estrutura e o nível de referência

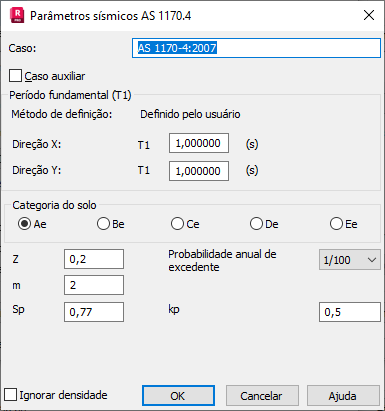

Método definido pelo usuário
Somente T1 em ambas as direções deve ser definido.

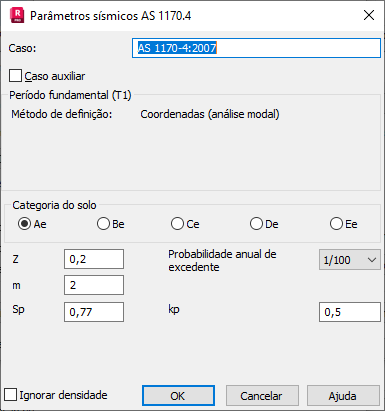

Método preciso
De acordo com esse método, é possível calcular o valor exato para as direções X e Y. Se a opção Períodos com participação máxima de massa estiver desativada na caixa de diálogo Análise sísmica, o primeiro modo na direção com mais massas estará ativo. Se essa opção estiver ativada, um dos modos, que atende às limitações e à maioria das massas, estará ativo na direção.
Parâmetros de código
- Categoria do solo conforme definido nas Cláusulas 4.1
- Valores dos coeficientes: Z (fator de risco) Tabela 3.2, µ (fator de ductilidade estrutural) e Sp (fator de desempenho estrutural), como indicado na Cláusula 6.5
- Probabilidade anual de excesso e o coeficiente kp (fator de probabilidade), Tabela 3.1
Cisalhamento base
A força de cisalhamento base é calculada de acordo com a fórmula:
V = [kp*Z*Ch(T1)*Sp/μ]/W t (eq. 6.2(3))
Em que:
Kp é um fator de probabilidade (Tabela 3.1) que depende da probabilidade anual de excesso (P).
Z é um fator de risco e é obtido através da Tabela 3.2.
Ch(T1) é calculado com base na Tabela 6.4.
Os valores de µ e Sp são os da tabela 6.5.
Wt é o peso da estrutura.
A distribuição da força da base de cisalhamento é executada de acordo com a fórmula:
Fx = V * Wi * hk i / (Σ Wi * hk i) (eq. 6.3(2))
i=1..storeyCount
Wi e Wj – espessura do piso
h – altura do nível base ao nível do piso apropriado
V é a força de cisalhamento base
k – expoente dependendo do valor do período:
| Período (T1) | k |
|---|---|
|
< 0,5 s |
1 |
|
0,5 – 2,5 s |
Interpolação linear |
|
> 2,5 s |
2 |
