A guia Sapata permite definir os parâmetros da armadura do pilar.
Acesso
Selecione o layout Projeto de CA
Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.
- Clique em Análise Padrão de armadura.
- Clique em
(Padrão de armadura).

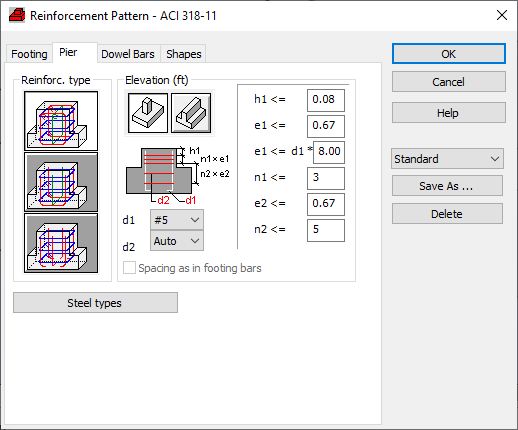

Caixa de diálogo Elementos
- Tipo de armadura
- Define o método de armadura do pilar da fundação.
- Superelevação
- Define o espaçamento do estribo horizontal de acordo com os seguintes parâmetros:
h1 – Distância do primeiro estribo desde a parte superior do pilar.
e1 – Espaçamento do estribo (na primeira camada desde a parte superior). Um valor absoluto ou relativo para o diâmetro da barra pode ser inserido.
n1 – Número do estribo (primeira camada).
e2 – Espaçamento do estribo (segunda camada desde a parte superior).
n2 – Número do estribo (segunda camada desde a parte superior).
-
Opção Diâmetro (d1, d2)
Define o diâmetro da armadura horizontal (para sapata) e vertical (para sapata e fundação contínua) para pilares.
-
Espaçamento como nas barras de sapata
Essa opção está disponível para a sapata distribuída. Impõe espaçamento de estribo vertical idêntico ao espaçamento da barra longitudinal na sapata.
- Tipos de aço
- Define o tipo de aço da armadura do pilar. O tipo de aço das armaduras longitudinal e transversal do pilar pode ser o mesmo que para:
- armadura longitudinal.
- armadura transversal.
- reforços adicionais.
Nota: É possível especificar o tipo de aço das armaduras longitudinal, transversal e adicional na caixa de diálogo Opções de cálculo.
A opção Salvar como permite reutilizar um conjunto de parâmetros do padrão de armadura. Esse conjunto é salvo no diretório do usuário atual. É possível reutilizar esse conjunto para o outro elemento na caixa de diálogo Padrão de armadura ou atribuí-lo ao elemento selecionado (ou elementos selecionados do mesmo tipo) no Inspetor de componente CA.
A opção Excluir permite remover o conjunto selecionado dos parâmetros do padrão de armadura.
