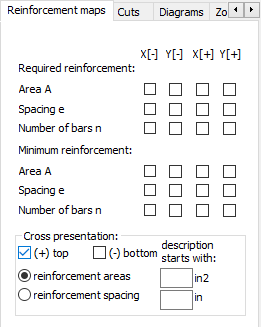

Essa opção é usada para elementos finitos planos. A guia Armadura apresenta mapas ou isolinhas de armaduras teóricas (necessárias) de placas/cascas obtidas durante os cálculos.
Nota: Se você carregar um projeto criado em uma versão anterior com os resultados dos cálculos de armaduras necessárias (teóricas) para uma placa/casca, duas guias serão ativadas: Armadura e SLS.
Será possível selecionar os seguintes valores para apresentação.
- Armadura necessária (teórica) de placas/cascas: áreas de armaduras calculadas, espaçamentos de armaduras e números de barras de armaduras.
- Armadura mínima de placas/cascas: espaçamentos e áreas de armaduras, bem como um número de barras de armaduras.
As colunas individuais indicam:
- X [-]: armadura inferior na direção X (armadura principal).
- X [+]: armadura superior na direção X (armadura principal).
- Y [-]: armadura inferior na direção Y (perpendicular à armadura principal).
- Y [+]: armadura superior na direção Y (perpendicular à armadura principal).
A localização das armaduras inferior e superior em um painel é adotada de acordo com o sentido do eixo z do sistema local do painel. Essa convenção também se aplica para paredes de CA.
Portanto, se o sentido do vetor do eixo z do sistema de coordenadas local do painel for
, então:
- Armadura superior:
.
- Armadura inferior:
.
As áreas de armaduras teóricas (necessárias) e os espaçamentos obtidos durante o projeto de uma estrutura de placa/casca podem ser apresentados na forma de transversais de armadura. As transversais nos desenhos das armaduras superior e inferior foram divididas. Os valores que indicam segmentos transversais da armadura superior são desenhados no eixo positivo (↑→). Os valores que indicam segmentos transversais da armadura inferior são desenhados no eixo negativo (←↓). É possível selecionar o desenho das transversais para as armaduras superior e inferior simultaneamente.
Consulte também:
Método de cálculo da área da armadura de placa e casca

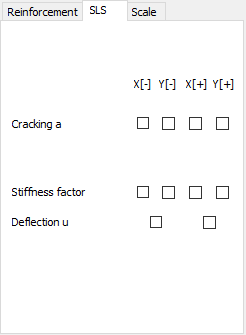

Ao selecionar Norma de CA que permite os cálculos de acordo com SLS, é apresentada uma guia SLS adicional na caixa de diálogo Armadura.
A guia permite a seleção para apresentação (os parâmetros dependem da norma selecionada).
- Largura de fissuras em ambas as direções.
- Fator de rigidez (indicado como D/B). O quociente de rigidez da placa considera que o material da placa é elástico (como nos cálculos de FEM) e a rigidez equivalente (que leva em conta as fissuras e a armadura calculada). Consulte também Deflexões de placa e casca – Cálculos).
- Deslocamentos reais da deflexão u. do ponto de cálculo de uma placa uR que levam em conta as fissuras e a armadura calculada. Consulte também Deflexões de placa e casca – Cálculos).
Nota: As quantidades listadas serão calculadas se for selecionado o cálculo de fissuras e deflexão para o tipo de armadura de placa e casca usado na estrutura. Isso pode ser encontrado na guia Parâmetros SLS, na caixa de diálogo
Tipo de armadura de placa e casca (Novo tipo).
