Definição de dimensões – guia Pilar (fundação de CA)

A guia Pilar permite definir os parâmetros do pilar.

Acesso

Selecione o layout Projeto de CA Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.

Por padrão, essa caixa de diálogo está disponível na parte inferior da guia Fundação – Vista no layout Armadura fornecida. Como alternativa, é possível acessar essa caixa de diálogo da seguinte maneira:

• Clique em Elemento de CA Dimensões.
• Clique em (Definição de dimensão).

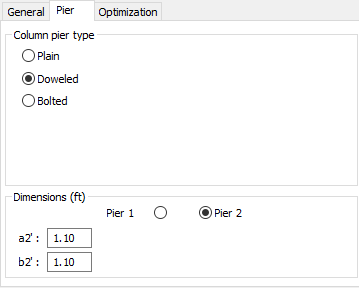

Caixa de diálogo Elementos

Tipo de pilar da coluna

Especifique os tipos de pilares de coluna.

Os seguintes tipos de conexão de coluna de sapata distribuída estão disponíveis

• Simples (plano).
• Cavilhada – para a parede de coluna/concreto (com armadura cavilhada).
• Aparafusada – para uma coluna de aço (com conexão aparafusada).
• Articulada (1 articulação) – com uma abertura para uma coluna de aço.
• Articulada (2 articulações) – com uma abertura dupla para uma coluna de aço.
• Com soquete – para uma coluna de CA.
Nota: Os tipos de conexão de sapata-coluna listados acima estão disponíveis somente na norma BAEL francesa. Se você selecionar outras normas, nem todos os tipos de conexão dessa lista poderão estar disponíveis.

Dimensões

Especifique os parâmetros de dimensões do pilar.

As dimensões são mostradas no desenho esquemático do pilar.

Se a opção Sapata distribuída com duas colunas estiver selecionada na guia Geral, o conteúdo do campo Dimensões será alterado. É possível determinar as dimensões geométricas de uma conexão de coluna/sapata para cada pilar separadamente. O tipo de pilar é sempre o mesmo para cada um dos pilares.

Os parâmetros de armadura de uma conexão com soquete estão localizados na caixa de diálogo Padrão de armadura – guia Pilar – Articulações ou Soquete.
