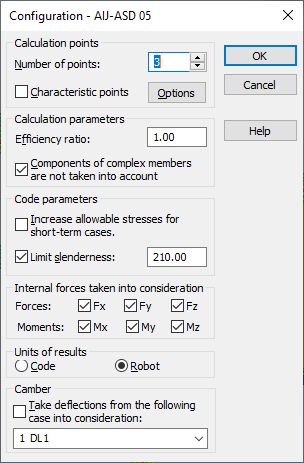

A caixa de diálogo Configuração é usada para definir os parâmetros aplicados na verificação de um membro de aço (norma de aço japonesa). Essa caixa de diálogo abre ao pressionar o botão Configuração, na caixa de diálogo Cálculos. A caixa de diálogo mostrada abaixo aparece na tela.
Os seguintes parâmetros de cálculo podem ser definidos na caixa de diálogo acima:
- pontos de cálculo; podem ser determinados de duas maneiras:
= ao definir alguns pontos ao longo do comprimento do membro (os pontos são uniformemente distribuídos ao longo do comprimento do membro) – a opção Número de pontos.
= ao definir as coordenadas dos pontos característicos; para fazer isso, ative a opção Pontos característicos e pressione o botão Opções; isso abre a caixa de diálogo Cálculos em pontos característicos.
- o coeficiente de eficiência determina o fator pelo qual a resistência de aço do projeto será multiplicada (aumentando/diminuindo a resistência do projeto).
Se estiver ativada a opção Componentes de barras complexas não são levados em conta, o programa não considerará os componentes dessas barras durante os cálculos de barras complexas.
Na parte central da caixa de diálogo, são apresentadas as opções que permitem definir os seguintes parâmetros de norma:
- Aumentar tensões toleráveis para casos a curto prazo – se essa opção estiver ativada, as tensões toleráveis para as cargas de curto prazo serão aumentadas de acordo com os princípios determinados no ponto 5.6 da norma. O programa não reconhecerá automaticamente se os casos definidos para os cálculos forem de curto prazo. É o usuário que decide quais casos de carga devem ser selecionados.
- Limite de esbeltez; se essa opção estiver ativada, a verificação de esbeltez do membro será executada; no campo de edição, o usuário poderá alterar o valor de esbeltez padrão de acordo com a seção 11.2 da norma.
Na parte central da caixa de diálogo, também é possível escolher as forças internas a serem levadas em conta nos cálculos de norma do membro; ativar uma opção (por exemplo, Fx) resultará na consideração da força Fx nos cálculos. Além disso, as unidades para apresentação dos resultados do projeto do membro podem ser selecionadas aqui. Os resultados podem ser apresentados nas unidades usadas na norma de aço japonês ou nas unidades aplicadas no programa Robot.
A parte inferior da caixa de diálogo contém a lista para a seleção de um caso de carga (carga morta) para o qual os deslocamentos calculados serão tratados como curvatura da estrutura. Deve ser ativada a opção Levar em consideração as deflexões do seguinte caso.
