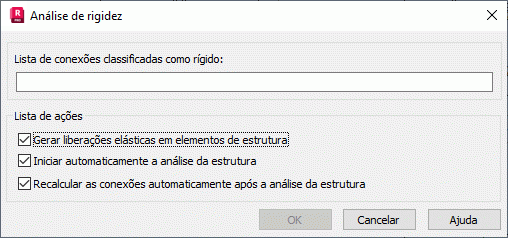

No layout Conexões, selecione o menu Conexões > Análise de rigidez para exibir a caixa de diálogo Análise de rigidez.
Atualmente, os cálculos de rigidez estão disponíveis para conexões com a placa frontal (como viga-coluna e viga-viga) somente para Eurocódigo 3 (2005).
Durante os cálculos, um tipo de conexão é determinado para conexões definidas e é apresentado em uma nota de cálculo para cada conexão.
Considerando a rigidez, as conexões são definidas como:
- rotuladas nominalmente
- rígidas
- semirrígidas
Considerando a resistência, as conexões são definidas como:
- rotuladas nominalmente
- conexões de resistência completa
- conexões de resistência parcial
A classificação de uma conexão depende do tipo de análise global que você executa.
Diversos tipos de análise de estrutura são possíveis:
- Elástico – uma conexão é classificada devido à rigidez.
- Plástico rígido – uma conexão é classificada devido à resistência.
- Elastoplástico – uma conexão é classificada devido à rigidez e à resistência.
Na caixa de diálogo Análise de rigidez, na lista de conexões classificadas como campo rígido, haverá um grupo de conexões que foram atribuídas ao tipo de conexão semirrígida durante os cálculos de conexão.
A análise de rigidez e a atualização de resultados consistem em vários estágios:
- Atribuição de articulações elásticas às extremidades das barras da estrutura correspondentes às barras nas conexões calculadas; para barras da estrutura individuais, os tipos de articulação apropriados são definidos automaticamente. Esses tipos serão substituídos ao recalcular a rigidez para os mesmos nós.
- Recálculo de estrutura considerando as articulações atribuídas.
- Recálculos de todas as conexões considerando os novos valores das forças secionais.
