Definição de dimensões – guia Concreto magro/Fundação de blocos (fundação de CA)

A guia Concreto magro/Fundação de blocos permite definir as dimensões de concreto magro/fundação de blocos.

Nota: A guia Concreto magro/Fundação de blocos somente está disponível quando a fundação baseada em concreto magro for selecionada na guia Geral. Após clicar em (Concreto magro), clique no botão Aplicar. A opção Concreto magro/Fundação de blocos somente está disponível para os normas geotécnicas francesas: DTU 13.12 e Fascicule nº 62 – Título V.

Acesso

Selecione o layout Projeto de CA Armadura fornecida e, em seguida, crie um novo elemento de CA ou abra um existente.

Por padrão, essa caixa de diálogo está disponível na parte inferior da guia Fundação – Vista no layout Armadura fornecida. Como alternativa, é possível acessar essa caixa de diálogo da seguinte maneira:

• Clique em Elemento de CA Dimensões.
• Clique em (Definição de dimensão).

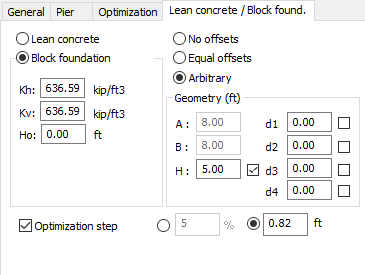

Caixa de diálogo Elementos

Concreto magro/Fundação de blocos

Existem três opções para Concreto magro/Fundação de blocos.

Concreto magro sem deslocamentos (dimensões idênticas às do caso da fundação) – Define somente a espessura (altura) do concreto magro/fundação de blocos

Concreto magro com deslocamentos iguais – Define a dimensão de deslocamento e a espessura (altura) do concreto magro/fundação de blocos

Concreto magro com deslocamentos arbitrários – Define as dimensões de deslocamento em cada direção e a espessura (altura) do concreto magro/fundação de blocos.

Nota: Durante os cálculos de uma sapata distribuída no concreto magro/fundação de blocos, as seguintes condições são verificadas:

• Sapata distribuída. Capacidade e estabilidade para inversão.
• Contato entre a sapata distribuída/concreto magro/fundação de blocos: elevação (superfície de contato).
• Concreto magro/fundação de blocos: capacidade para as direções X/Y, capacidade lateral para as direções X/Y.

Se as barras de cavilha forem geradas entre a sapata distribuída e o concreto leve/fundação de blocos, a condição de deslizamento não será verificada.

Fundação de blocos

Se a opção Fundação de blocos for selecionada, a caixa de diálogo exibirá os seguintes parâmetros adicionais:

• K_h – compressibilidade horizontal do solo.
• K_v – compressibilidade vertical do solo.
• H₀ – altura do solo medida desde o topo da fundação de blocos para a qual a tensão não será calculada (não é levada em conta nos cálculos).

Etapa de otimização

Determina os parâmetros de otimização quando os parâmetros adotados da fundação de blocos não atendem aos requisitos (em particular, a altura H é uma dimensão que é otimizada para a fundação de blocos). Um método de otimização deve ser escolhido.

• Comprimento especificado (m).
• Valor percentual da dimensão usada até agora (%).

Nota: Os cálculos para a fundação de blocos são executados de forma independente para a direção X e para a direção Y.

A tensão no solo para a fundação de blocos pode ser avaliada através do método de tensão pressiométrica: permissível, SLS e ULS.
