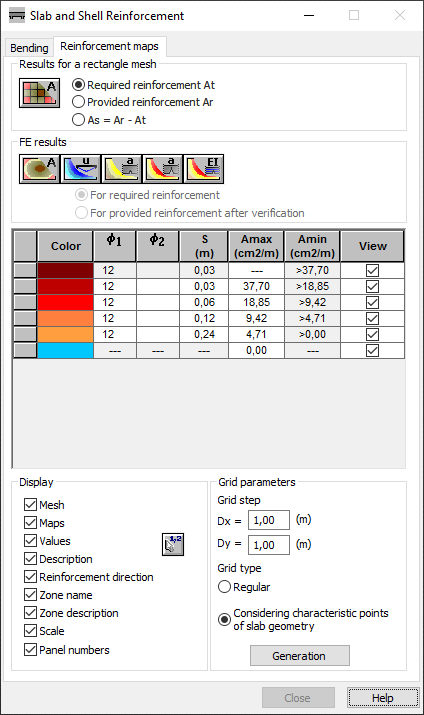

Essa guia encontra-se na caixa de diálogo Armadura de placa e casca; apresenta e modifica mapas de armadura, deflexão, fissuras e rigidez.
Selecione
para exibir um mapa dividido em retângulos (dimensões definidas nos campos de etapa de grade). A armadura máxima será adotada para todo o retângulo.
Para excluir uma linha da tabela, realce-a e pressione a tecla “Delete”. Para adicionar uma nova linha, indique sua localização e pressione a tecla “Insert”. Com base nos valores da coluna s, é calculado o valor médio da linha selecionada e da linha imediatamente acima. Ao clicar com o botão direito do mouse na tabela, são apresentados os seguintes comandos.
- Modificar a lista de diâmetros. Os diâmetros podem ser exibidos em unidades métricas e usar o sistema norte-americano e canadense de designações de barras (ASTM e CSA).
- Restaurar escala inicial.
- Excluir escala.
- Inserir linha.
- Divisão da escala. É possível dividir usando uma progressão aritmética e geométrica.
Resultados de EF
. Um mapa de armadura regular será exibido.
. Um mapa de deflexão será exibido.
. Uma fissura de curto prazo será exibida.
. Uma fissura de longo prazo será exibida.
. Um mapa de rigidez será exibido.
Duas opções de seleção estão disponíveis, nas quais o campo de resultados de EF será apresentado.
Para armadura necessária. O mapa apresentará os resultados para a armadura necessária calculada.
Para armadura fornecida após verificação. O mapa apresentará os resultados da seguinte forma.
- O tipo selecionado de armadura fornecida na guia Flexão. O tipo selecionado de armadura fornecida é marcado em negrito na lista.
- Para os tipos de verificação da armadura fornecida selecionada, clique em
.
Na parte inferior da caixa de diálogo, existem opções para a direção com mapas.
A primeira opção permite a direção com uma grade. É possível definir uma etapa da grade (uma dimensão da célula da grade) e decidir se uma grade deve ser exibida (a opção Malha no campo Exibir). Clique em Geração para gerar automaticamente as grades e observe que quando uma grade de células finas for gerada, as zonas serão pequenas; no entanto, algumas zonas podem aumentar.
O campo Exibir exibe mapas, valores, descrições e a direção da armadura principal na tela. Ao clicar em
, é possível determinar um valor de mapa ou uma descrição para pontos indicados (observe que as opções Valores e/ou Descrição devem ser selecionadas). Para apresentar uma descrição/valores de mapa na tela em um ponto selecionado, siga estas indicações.
- Selecione Valores e/ou Descrição no campo Exibir.
- Clique em .
- No visualizador gráfico, indique os pontos nos quais um mapa de descrição/valores deve ser apresentado.
- Clique em para concluir.
