Sobre os estilos de exibição da análise

Use os estilos de exibição de análise para visualizar os resultados de uma análise criada por um aplicativo complementar.

Os estilos de exibição da análise são armazenados permanentemente no Revit para uso em vistas do projeto. Na vista, você pode selecionar um estilo diferente e imediatamente aplicá-lo ao resultado da análise.

Nota: Os resultados da análise somente podem ser criados e exibidos no ambiente do projeto. Eles não estarão disponíveis no Editor de família.

Você pode usar os mesmos estilos a seguir para exibir diferentes resultados em vistas de projeto diferentes:

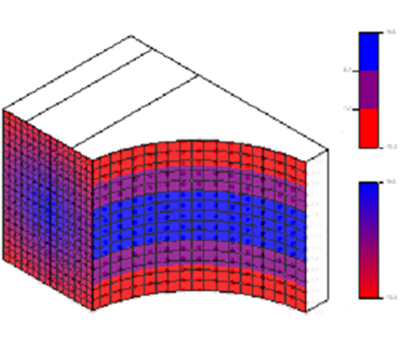

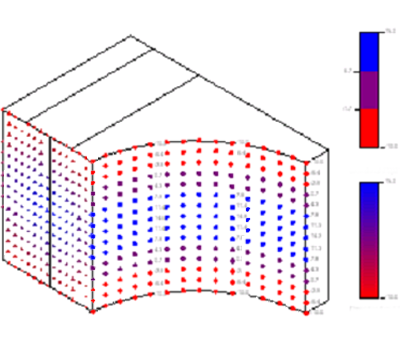

Superfície colorida Exibe os resultados da análise como uma superfície colorida.	Marcadores com texto Exibe uma forma gráfica colorida em cada ponto de dados. Cada ponto tem configurável números correspondentes representando os resultados da análise.

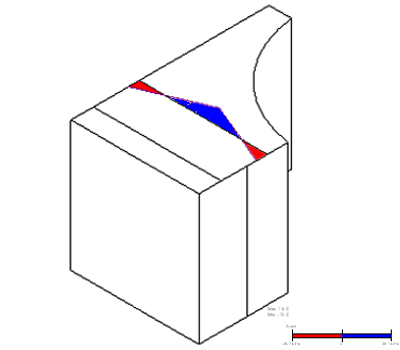

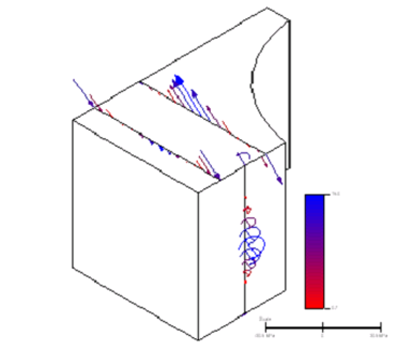

Diagramas com texto Exibe um diagrama colorido gerado a partir de dados de análise de pontos. O diagrama pode conter linhas em cerca desenhadas na curva para o limite do diagrama. Cada ponto tem configurável números correspondentes representando os resultados da análise.	Vetores com texto Exibe setas em vetor coloridas geradas a partir de pontos de análise de dados. As linhas em vetor podem ser desenhadas para, a patir de e ao redor dos eixos de ponto de dados. Cada ponto tem configurável números correspondentes representando os resultados da análise.

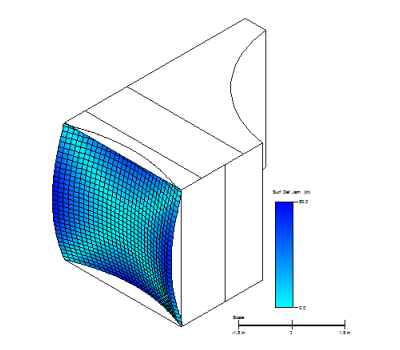

Forma deformada Exibe a deformação do modelo analítico. A deformação é descrita usando um vetor de deslocamento no ponto selecionado pelo usuário em superfícies analíticas e curvas.

Nota: Ao usar Superfície colorida e Marcadores com texto, os resultados de análise não são visíveis nas vistas que usam o estilo visual Estrutura de arame
