IDs de quantidade e de material na Buildingbook

Saiba mais sobre as IDs de quantidade e de material e como elas são exibidas em seu projeto.

IDs de quantidade

A ID de quantidade é um identificador exclusivo atribuído a cada quantidade ou elemento. Elas são exibidas como identificadores nos desenhos do projeto com uma linha de chamada até o centro da superfície relacionada.

Não é possível alterar cada ID manualmente. No próximo cálculo de quantidade, as IDs são exibidas sem alterações. Isso ocorre para manter a continuidade independentemente do que acontecer no projeto. Essa proteção ocorre quando:

• A ID é excluída do desenho.
• A ID é modificada na paleta Propriedades do Revit.
Nota: Quando os elementos referenciados forem movidos, a posição das IDs de quantidade será atualizada no próximo processo de cálculo.

As IDs de quantidade são exibidas

• como informações gráficas no projeto,
• como uma propriedade do elemento ou superfície de ambiente nas caixas de diálogo de quantidade de ambientes,
• no formulário de saída do Excel,
• no arquivo de exportação de QTO.

É possível comparar os arquivos de exportação posteriormente com o projeto de origem e identificar as quantidades calculadas.

IDs de material

As IDs de material são uma subdivisão detalhada das IDs de quantidade.

• As IDs de quantidade são criadas em cada cálculo da Buildingbook e identificam cada elemento calculado.
• As IDs de material são identificadores de cada material calculado por elemento e só são criadas se especificadas explicitamente.

A criação das IDs de material será necessária somente se:

• os dados da Buildingbook forem exportados para uma Tabela ou
• para exportação para DWF/DWFx para o Autodesk Quantity Takeoff.

Nota: Somente gera os dados do projeto, se necessário. Isso tem um efeito importante sobre o desempenho e a clareza visual do projeto devido às muitas IDs de material geradas.

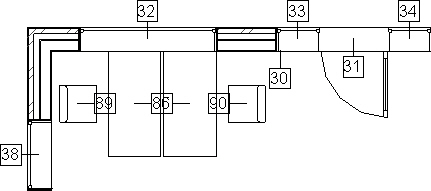

Para cada peça de construção calculada, uma ID de material é criada e colocada no projeto como um identificador.

O número mais alto é a ID de quantidade que identifica o elemento calculado. Ela é sempre criada. O texto menor e identificador numérico é a ID de material que identifica cada material calculado por elemento.

Não é possível alterar cada ID manualmente. No próximo cálculo de quantidade, as IDs são exibidas sem alterações. Isso ocorre para manter a continuidade independentemente do que acontecer no projeto. Essa proteção ocorre quando:

• A ID é excluída do desenho.
• A ID é modificada na paleta Propriedades do Revit.
Nota: Quando os elementos referenciados forem movidos, a posição das IDs de quantidade será atualizada no próximo processo de cálculo.

As IDs de material são exibidas

• como informações gráficas no projeto,
• como uma propriedade do elemento ou superfície de ambiente nas caixas de diálogo de quantidade de ambientes,
• no formulário de saída do Excel,
• no arquivo de exportação de QTO.

É possível comparar os arquivos de exportação posteriormente com o projeto de origem e identificar as quantidades calculadas.

Clique em qualquer ID da Buildingbook e todos os dados calculados da Buildingbook referentes a essa quantidade de superfícies de ambiente serão listados na paleta Propriedades. Essas informações são usadas para preencher as tabelas do Revit e também são transferidas para o arquivo DWF/DWFx para uso adicional no Autodesk Quantity Takeoff.
