Parte 4: Criar um piso

Neste exercício, você vai criar um mezanino na área da loja da construção.

Categoria Novos usuários Tempo necessário 15 minutos Arquivos de tutorial usados GSG_04_add_floor.rvt

Antes de começar, faça o download do arquivo GSG_04_add_floor.rvt. Faça o download deste arquivo zip (se o download dos arquivos dos exercícios dos tutoriais ainda não tiver sido feito).

Objetivos

• Adicionar um piso desenhando um contorno para criar o limite.
• Editar o limite do piso e usar as ferramentas Alinhar e Aparar para criar um esboço de contorno fechado.

Assista ao vídeo

Criar um piso no nível inferior

1. Abra o projeto GSG_04_add_floor.rvt.
   Nota: Foi adicionado um nível adicional a esse arquivo para o nível do mezanino. Elementos adicionais da plataforma foram adicionados ao arquivo para criar a calçada e a área de estacionamento.
2. No Navegador de projeto, em Plantas de piso, clique duas vezes em Mezanino.
3. Clique na guia Arquiteturapainel Construção (Piso).
4. Clique em Modificar | guia Criar limite do pisopainel Desenhar (Selecionar paredes).

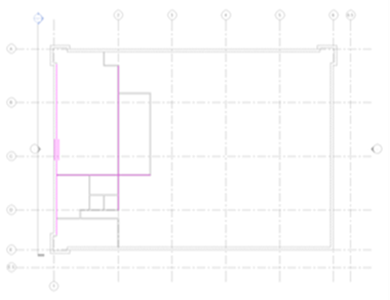

5. Posicione o cursor sobre cada uma das três paredes conforme exibido na imagem e clique em cada uma para inserir uma linha de limite.

6. Em Modificar|guia Criar limite do pisopainel Desenhar, altere para inserir segmentos de linha.

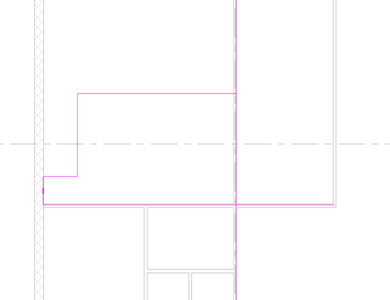

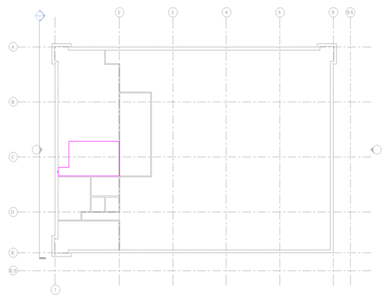

7. Insira outras linhas de limite de maneira semelhante à imagem mostrada.
8. Em Modificar | guia Criar limite do piso, selecione Recortar para o canto.
9. Recorte os cantos do limite selecionando as linhas nos lados que serão mantidos.

10. Após o limite formar um contorno fechado, marque (Concluir o modo de edição) no painel Modo. Na caixa de diálogo, clique em Sim.
