Opções de alinhamento de caminho para vergalhão de forma livre

Escolha como alinhar as barras no conjunto e também como tornar as barras no conjunto paralelas à face plana selecionada na restrição Alinhar/Fechar.

Para definir as opções de alinhamento para conjuntos de vergalhões de forma livre, use o parâmetro Alinhamento da barra na paleta Propriedades do vergalhão estrutural.

É possível escolher uma das seguintes opções:

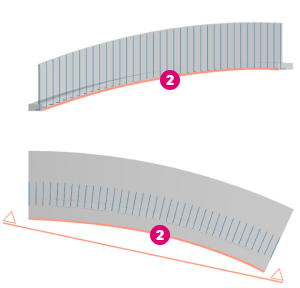

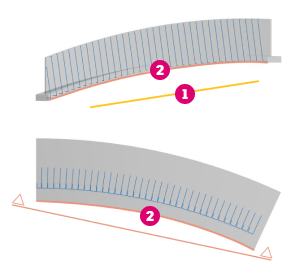

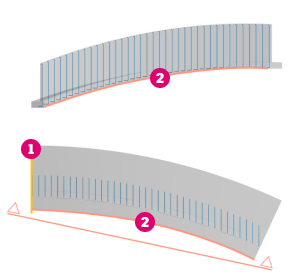

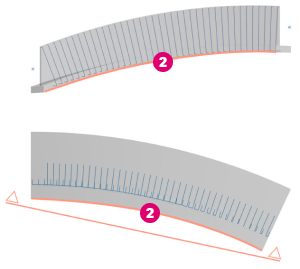

Alinhado ao caminho	Paralelo à face
Perpendicular à face	Vertical

Face do alinhamento.

Caminho.

Alternar as opções de Alinhamento da barra na tela

Também é possível alternar facilmente entre as diferentes opções de alinhamento da barra usando a alternância na tela:

(Alinhado ao caminho)

(Vertical)

(Paralelo à face)

(Perpendicular à face)

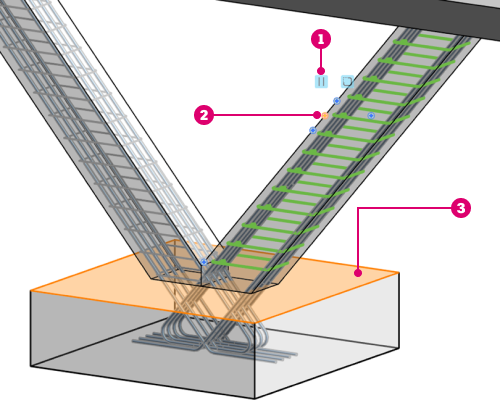

Alternar opções de Alinhamento da barra.

Ponto de manipulação da barra Alinhar/Fechar.

Face selecionada para o ponto de manipulação Alinhar/Fechar; as barras serão paralelas ou perpendiculares a essa face.
