Propagar vergalhão

Copie e adapte o vergalhão orientado por forma e de forma livre do hospedeiro de origem para os hospedeiros de destino. As barras são adaptadas através da correspondência com as restrições do vergalhão.

Vídeo: Propagação adaptativa do vergalhão

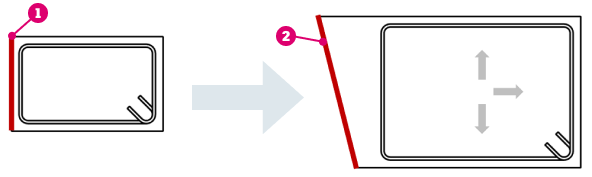

Se alguns destinos das restrições não corresponderem (por exemplo, as faces dos hospedeiros originais e de destino não forem paralelas), essas restrições não serão aplicadas e alguns segmentos de barra permanecerão no local e não serão adaptados.

As barras são alinhadas automaticamente pelo hospedeiro ou manualmente pelas faces de origem e de destino. Não há conexão entre os conjuntos de vergalhões original e o propagado.

Existem dois métodos de alinhamento do vergalhão: por hospedeiro ou por face, e é possível alternar entre eles a qualquer momento durante a propagação.

Alinhar por hospedeiro

1. Selecione um hospedeiro com vergalhão dentro.
2. Em Modificar | guia <Categoria> painel Armadura, clique em (Propagar vergalhão).
3. Em Modificar | guia Propagar vergalhão painel Propagar vergalhão, clique em (Alinhar por hospedeiro).
   Nota: Siga as instruções na barra de status e nas dicas de ferramentas do cursor. Para ocultar as instruções da dica de ferramentas do cursor, em Modificar | guia Propagar vergalhão painel Mostrar dica de ferramentas, clique em (Mostrar a dica de ferramentas de Ajuda).
4. Selecione um ou mais hospedeiros de destino. O vergalhão é exibido como uma visualização.
5. Clique em (Concluir) para salvar ou em (Cancelar) para descartar as alterações e sair do comando Propagar vergalhão.

Nota: Os hospedeiros de destino devem ser da mesma categoria que o hospedeiro original. A categoria é filtrada automaticamente ao selecionar os hospedeiros de destino.

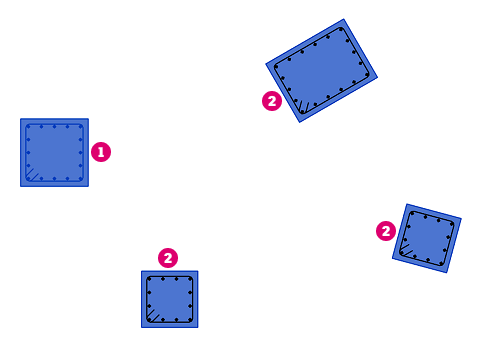

O vergalhão na coluna original é alinhado e adaptado para os hospedeiros de destino selecionados e é exibido como uma visualização antes de clicar em Concluir:

Alinhar por face

1. Selecione um ou mais conjuntos de vergalhões.
2. Em Modificar | guia <Categoria> painel Armadura, clique em (Propagar vergalhão).
3. Em Modificar | guia Propagar vergalhão painel Propagar vergalhão, clique em (Alinhar por face).
   Nota: Siga as instruções na barra de status e nas dicas de ferramentas do cursor. Para ocultar as instruções da dica de ferramentas do cursor, em Modificar | guia Propagar vergalhão painel Mostrar dica de ferramentas, clique em (Mostrar a dica de ferramentas de Ajuda).
4. Selecione a face original no hospedeiro do vergalhão selecionado; o vergalhão é alinhado em relação a essa face.
5. Selecione a face de destino. O vergalhão é exibido como uma visualização das faces selecionadas.
6. Clique em (Concluir) para salvar ou em (Cancelar) para descartar as alterações e sair do comando Propagar vergalhão.

Nota: É possível selecionar várias faces de destino do mesmo hospedeiro ou de hospedeiros de concreto diferentes, na mesma categoria ou em diferentes categorias.

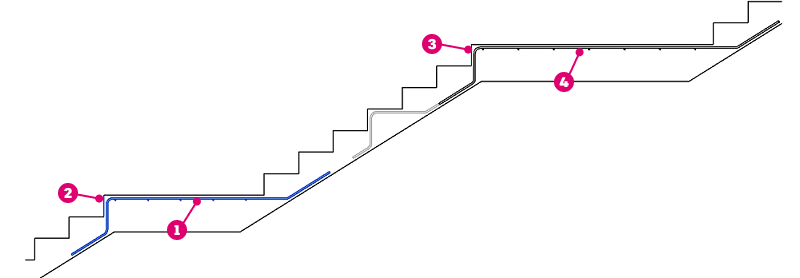

O vergalhão selecionado é propagado ao ser alinhado com base na face de origem e na face de destino selecionadas. O vergalhão é visualizado e criado ao pressionar Concluir:

Dica: Com o método alinhar por face, é possível usar a barra de espaço para rotacionar ou inverter as barras, após selecionar a face de destino.

Propagar vergalhão de forma livre

Também é possível propagar o vergalhão de forma livre, usando os mesmos dois métodos de alinhamento. As restrições do vergalhão de forma livre correspondem às restrições orientadas por forma, para faces planas e complexas dos hospedeiros estruturais.

Ao propagar o vergalhão, somente são consideradas as restrições para o hospedeiro.

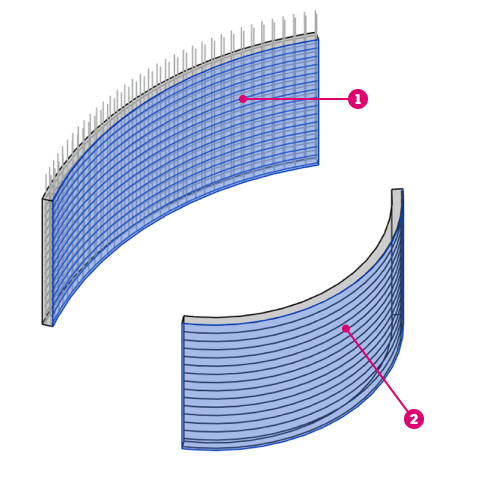

Propagar vergalhão de forma livre; selecione o hospedeiro de origem e o hospedeiro de destino . O vergalhão é visualizado até você clicar em Concluir.

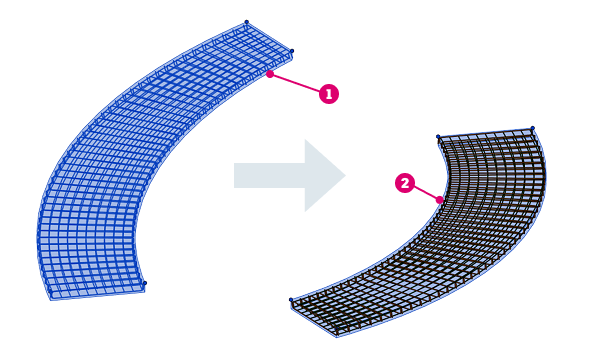

Propagar vergalhão de forma livre – selecione a face de origem e a face de destino .
