Quando você coloca uma cota alinhada, o valor muda de acordo com a posição.

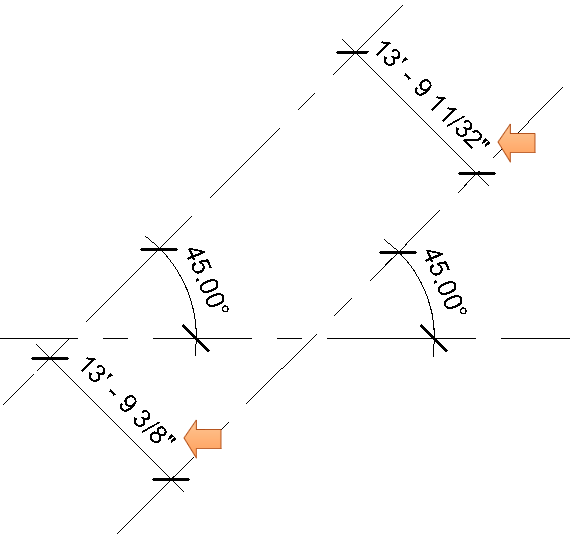

Problema: o valor de uma cota alinhada muda à medida que ele é inserido, dependendo da posição, ou duas cotas que medem os mesmos elementos mostram valores diferentes.
 |
 |
Causa: esse problema pode ocorrer quando os elementos alinhados estão ligeiramente fora do eixo um do outro, não estão exatamente paralelos. A ferramenta Cota alinhada tem uma tolerância de 0,002° ao determinar elementos paralelos. Dependendo das configurações de sua unidade, essa tolerância pode afetar o valor informado pela cota alinhada.

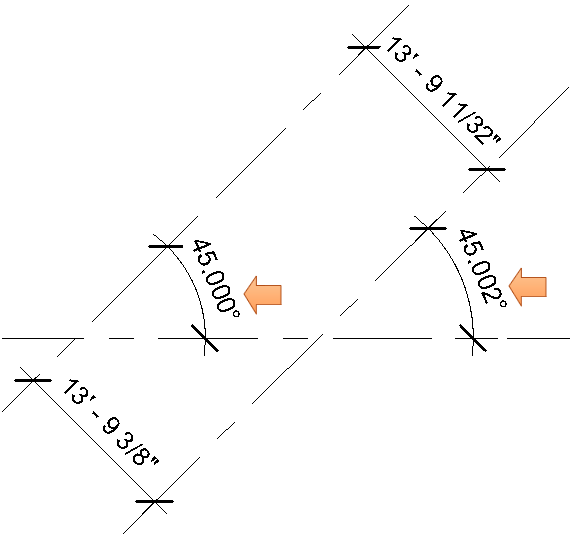

Solução: para resolver esses problemas, certifique-se de que os elementos que estão sendo cotados estejam exatamente paralelos. Altere o arredondamento das unidades angulares para pelo menos três casas decimais. Coloque uma cota angular sobre os elementos que você espera que sejam paralelos e ajuste-os para que tenham o mesmo ângulo. Se a diferença de ângulo entre os elementos for menor que 0,002°, ajuste as configurações das unidades para Personalizadas e defina um valor maior de precisão para o arredondamento.
