Контекстное редактирование секций оконной и дверной сборки

Данная процедура предназначена для контекстного редактирования секций блока витражей с помощью ручки "Редактировать сетку". С помощью контекстного редактирования можно интерактивно редактировать оконную/дверную сборку непосредственно в области рисования, затем изменения можно сохранить в оконной/дверной сборке или стиле оконной/дверной сборки.

1. Выберите оконную/дверную сборку, для которой требуется выполнить контекстное редактирование секций.
2. Задайте режим редактирования оконной/дверной сборки.

   Если требуется…	то…
   редактировать данный экземпляр оконной/дверной сборки,	выберите вкладку "Дверная/оконная сборка"панель "Редактирование"раскрывающийся список "Правила проектирования"Применить к объекту.
   редактировать стиль оконной/дверной сборки,	выберите вкладку "Дверная/оконная сборка"панель "Редактирование"раскрывающийся список "Правила проектирования"Правила проектирования из стиля. Если данная опция недоступна, правила проектирования для оконной/дверной сборки уже основаны на стиле.

3. Щелкните ручку "Редактировать сетку".
   Прим.: Или же можно щелкнуть на вкладке "Дверная/оконная сборка" панель "Редактирование" раскрывающийся список "Секция" Редактировать.
4. Введите d (деление по месту) и нажмите клавишу Enter.

   Например, если требуется отредактировать первичную сетку, следует выбрать границу внешнего каркаса оконной/дверной сборки.

   Прим.: Открывается сессия контекстного редактирования. Это видно по потускневшей окраске всех объектов на чертеже, а также по тому, что на экран выводятся различные ручки, поступающие в распоряжение пользователя. Следует заметить, что в режиме сеанса контекстного редактирования ограничивается доступ к редактированию в чертеже с помощью других команд. Перед работой с другими объектами необходимо завершить сессию редактирования вхождений.

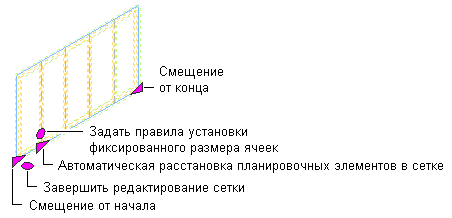

   Отображение ручек "Редактирование вхождений"

5. Отредактируйте секцию.

   Если требуется…	то…
   добавить к сетке планировочный элемент,	щелкните ручку "Добавить планировочный элемент".
   удалить из сетки планировочный элемент,	щелкните ручку "Удалить планировочный элемент".
   изменить смещение от начала сетки,	выберите ручку "Смещение от начала" и переместите ее в соответствующее положение.
   изменить смещение от конца сетки,	выберите ручку "Смещение от конца" и переместите ее в соответствующее положение.
   изменить расстояние между планировочными элементами,	нажмите ручку "Автоподстройка расстояния между планировочными элементами сетки" и переместите ее в соответствующее положение.
   вручную отредактировать сетку,	Щелкните вкладку "Контекстное редактирование"панель "Секция"Преобразовать в ручное деление. Можно вручную добавлять и удалять линии сеток, изменять значения смещения и изменять расположение отдельных линий сетки.
   использовать для редактирования размеров ячейки таблицу,	щелкните ручку управления "Правила проектирования для ячеек сетки" и отредактируйте значения в таблице.

6. Сохраните или откажитесь от изменений в сетке оконной/дверной сборки.

   Если требуется…	то…
   закрыть сессию контекстного редактирования без сохранения изменений,	щелкните вкладку "Контекстное редактирование"панель "Правка"Отмена.
   закрыть сессию контекстного редактирования после сохранения изменений,	щелкните вкладку "Контекстное редактирование"панель "Правка"Готово. После редактирования вхождения сетки, изменения сохраняются в правилах проектирования для отдельной сетки. Если редактировался стиль оконной/дверной сборки, открывается диалоговое окно "Сохранить изменения".

7. В диалоговом окне "Сохранить изменения" укажите, для какой секции следует сохранить изменения.

   Если требуется…	то…
   сохранить изменения в стиль в текущей секции оконной/дверной сборки,	убедитесь, что для опции "Сохранить изменения в существующую секцию" выбрана текущая секция, и щелкните "Сохранить". Изменения в стиле оказывают воздействие на все оконные/дверные сборки в чертеже с таким же стилем.
   создать переопределение стиля с помощью сохранения изменений в новое деление оконной/дверной сборки,	щелкните "Новый", введите имя для нового переопределения деления и нажмите "ОК". Нажмите "Сохранить". Изменения сохраняются как переопределение стиля и применяются только к оконным/дверным сборкам, к которым это переопределение было применено.
