Можно задать 3D-виды модели, определив параллельные или перспективные проекции.

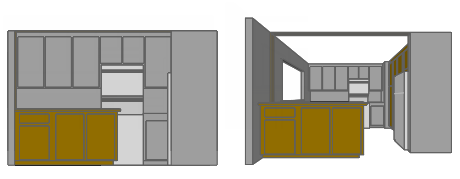

На следующем рисунке показана одна и та же модель в параллельной проекции и в перспективе. Оба вида сформированы с одинаковым направлением взгляда.
Определение параллельной проекции
Для определения 3D-вида в пространстве модели можно выполнить любое из следующих действий.
- Выберите стандартный 3D-вид в Диспетчере видов (ВИД), с помощью элементов управления в левом верхнем углу каждого видового экрана, в контекстном меню команды 3DОРБИТА и на панели инструментов «Вид».
- Введите координаты МСК, которые представляют нужное положение просмотра в 3D (-ТЗРЕНИЯ).
- Укажите вид в плане на плоскости XY текущей ПСК, сохраненной ПСК или МСК (ПЛАН).
- Измените динамический 3D вид с помощью устройства указания. (3DОРБИТА)
Прим.: Можно задать переднюю и заднюю секущие плоскости для ограничения отображаемых объектов.
Определение перспективных проекций
Для определения перспективной проекции можно выполнить одно из следующих действий.
- Включите системную переменную PERSPECTIVE, чтобы с использованием параметров по умолчанию отобразить допустимую перспективную проекцию текущего вида.
- Определите одну или несколько камер с помощью команды КАМЕРА, а также положение камеры, направление цели и фокусное расстояние.
Режим перспективы можно отключить или отменить установкой иного вида.
