Работа с обозначениями Т-образных соединений

Можно вставлять узлы-точки и угловые разветвители, а также изменять ориентацию угловых разветвителей.

Используйте инструменты обозначения Т-образных соединений для вставки Т-образных обозначений символов узлов или обозначений Т-образных угловых соединений в существующие Т-образные пересечения проводов. Если присутствует обозначение Т-образного пересечения инструменты изменяют существующие обозначения с узлов на угловые соединения или обратно. При работе с инструментом "Вставить провод" вставка Т-образных соединений с символами узла и угловых Т-образных соединений выполняется автоматически, если для чертежа (в диалоговом окне "Свойства чертежа" "Стили") заданы графические образы Т-образных соединений с символами узла и угловых Т-образных соединений на пересечениях.

Не допускается вставка графического образа Т-образного соединения на пустое место. В точке Т-образного пересечения должно присутствовать допустимое окончание линии провода в любом месте на участке линии другого провода. При этом на простом повороте провода на 90 градусов графический образ Т-образного соединения не вставляется. Для доступа к инструментам редактирования, таким как "Переключение обозначений Т-образных угловых соединений", "Удалить компонент", "Быстрое перемещение" и "Вставить провод", можно щелкнуть правой кнопкой на любом из вставленных обозначений Т-образных соединений.

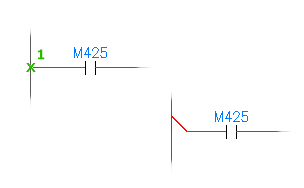

Вставка обозначений Т-образных соединений с символами узла

Вставка символов узлов-точек подключения в местах Т-образных пересечений.

Замена всех существующих графических образов угловых соединений проводов символами узлов. Для автоматической вставки обозначений Т-образных соединений с символами узла при каждом создании Т-образного пересечения проводов задайте значение по умолчанию для параметра "Т-образное соединение" в разделе "Стиль проводных соединений" диалогового окна "Свойства чертежа": "Стили".

1. Выберите вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить узлы-точки"Вставить узлы-точки. найти
2. Выберите точку пересечения (или точку вблизи этого места).

   Для удаления вставленного графического образа Т-образного соединения и восстановления целостности проводов щелкните на обозначении правой кнопкой мыши и выберите "Удалить компонент".

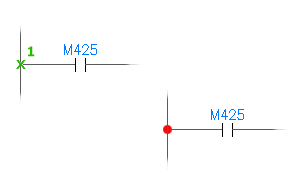

Вставка обозначений Т-образных угловых соединений

Эта функция обеспечивает вставку графического образа Т-образного углового соединения на имеющемся пересечении проводов.

Замена всех существующих графических образов соединений проводов с символами узлов на образы угловых соединений. Для автоматической вставки обозначений угловых Т-образных соединений при каждом создании Т-образного пересечения проводов задайте значение по умолчанию для параметра "Т-образное соединение" в разделе "Стиль проводных соединений" диалогового окна "Свойства чертежа": "Стили".

1. Выберите вкладку "Схема"панель "Вставка проводов/номеров проводов"раскрывающийся список "Вставить узлы-точки"Вставить угловые разветвители. найти
2. Выберите точку пересечения (или точку вблизи этого места).

   При наличии обозначения с символом узла он удаляется и заменяется графическим образом углового Т-образного соединения.

3. После вставки графического образа и его соединения с проводами нажимайте клавишу пробела или клавишу ENTER для переключения ориентации вставленного соединения (четыре варианта). При отображении требуемой ориентации нажмите клавишу <Esc>.
   Прим.: Для изменения ориентации графического образа Т-образного соединения после вставки щелкните правой кнопкой на обозначении и выберите "Переключение обозначений Т-образных угловых соединений" (или выберите инструмент на ленте или на панели инструментов). Для настройки внешнего вида графических образов отредактируйте графические образы Т-образных соединений, хранящиеся в выбранной библиотеке УГО. Эти графические образы хранятся в файлах с именами HT0_"Переключение обозначений Т-образных угловых соединений".dwg и VT0_"Переключение обозначений Т-образных угловых соединений".dwg, где # — цифры 1, 2, 4 или 8. На каждом графическом образе отображается атрибут WDWSEQ с трехзначным значением, указывающим приоритет в последовательности соединений проводов для трех точек соединений на графическом образе.

   Для удаления вставленного графического образа Т-образного соединения и восстановления целостности проводов щелкните на обозначении правой кнопкой мыши и выберите "Удалить компонент".

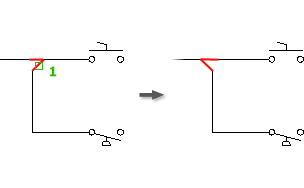

Включение и отключение угловых разветвителей

Последовательное изменение существующего графического образа углового Т-образного соединения или образов, выбранных рамкой, на одну из четырех возможных ориентаций.

Щелчком правой кнопкой мыши или нажатием клавиши пробела выполняется последовательный перебор различных ориентаций Т-образного соединения. После вывода подходящей ориентации нажмите клавишу ESC.

1. Выберите вкладку "Схема"панель "Редактирование проводов/номеров проводов"Переключение угловых разветвителей. найти
2. Выберите или выделите рамкой Т-образные соединения, которые требуется изменить.
3. Для выбора ориентации Т-образных соединений нажмите клавишу пробела или щелкните правой кнопкой мыши; при отображении требуемой ориентации следует нажать клавишу <Esc>. При первом выполнении указанного действия все обозначения Т-образных соединений с символами узла заменяются графическими образами угловых Т-образных соединений, а при последующих выполнениях изменяется ориентация всех графических образов (четыре возможных варианта).
