Работа с общими аннотациями

С помощью команд для работы с общими аннотациями можно добавлять размеры, размеры отверстий и обозначения шероховатости поверхности в 3D-модели.

Новые возможности: 2021.2, 2023.

Прежде чем приступать, необходимо задать единицы на вкладке «Стандарты» в разделе параметров процесса моделирования и выбрать нужный стандарт в раскрывающемся списке «Текущий стандарт» раздела «Аннотации».

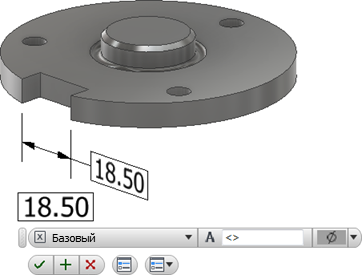

Нанесение или изменение размеров

1. Выберите на ленте вкладку «Аннотации» панель «Общие аннотации» Размеры .
2. Выберите геометрический объект для установки размеров.
3. Необязательно: выполните любое из следующих действий и затем щелкните, чтобы нанести размер.
   • Выберите параметр «Выбрать плоскость аннотации» в контекстном меню или используйте клавишу SHIFT и выберите альтернативную плоскость аннотации.
   • Выберите параметр «Выбрать следующую возможную плоскость» в контекстном меню или используйте клавишу ПРОБЕЛ для циклического перебора альтернативных плоскостей.
4. Щелкните раскрывающийся список на мини-панели инструментов и выберите размерный стиль (например, «Основные»).



5. При необходимости выполните одно из следующих действий.
   • Поместите курсор в поле значения, а затем добавьте к значению префикс или суффикс.
   • Для доступа к дополнительным параметрам нажмите кнопку «Изменить размер» на мини-панели инструментов, чтобы отобразить диалоговое окно, и внесите требуемые изменения.
6. Нажмите кнопку «ОК» для добавления размера.
7. Изменение размера
   • Выберите размер в области отображения или в обозревателе, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Правка».
   • Дважды щелкните размер в области отображения или в обозревателе.

   Измените значения размеров, а затем нажмите кнопку «OK».

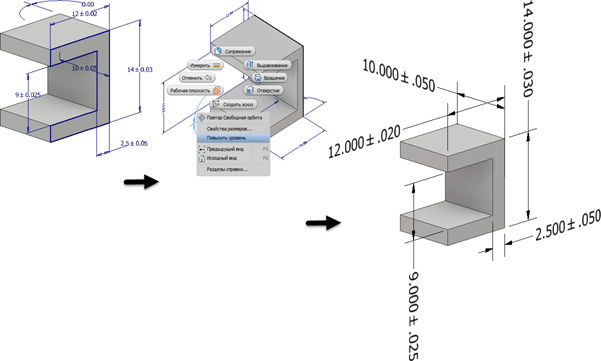

Извлечение существующих размеров

Включение существующих размеров в аннотации к модели

1. В обозревателе щелкните элемент правой кнопкой мыши и выберите в контекстном меню пункт «Показать размеры».
2. Щелкните любой видимый размер и выберите «Повысить уровень» в контекстном меню, чтобы создать 3D-аннотацию.

   Если размер модели содержит сведения о допуске, они будут включены в размер, уровень которого был повышен.

При редактировании 3D-аннотации повышенного уровня установите флажок «Синхронизировать допуск по параметру», чтобы применить изменения допуска к размеру эскиза. Чтобы изменить допуск 3D-аннотации, не изменяя размеры эскиза, снимите флажок.

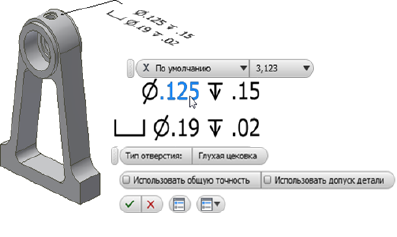

Добавление и редактирование размера отверстия или резьбы

Отверстия и резьба с аннотацией размера отверстия/резьбы выделяются при выборе выноски или узла обозревателя.

1. Выберите на ленте вкладку «Аннотации» панель «Общие аннотации» Размер отверстия/резьбы .
2. Выберите отверстие.
3. Необязательно: выполните любое из следующих действий и затем щелкните для размещения размера отверстия.
   • Выберите параметр «Выровнять по геометрии» в контекстном меню, затем выберите ребро или ось для ориентации текста.
   • Выберите параметр «Выбрать плоскость аннотации» в контекстном меню или используйте клавишу SHIFT и выберите альтернативную плоскость аннотации.
   • Выберите параметр «Выбрать следующую возможную плоскость» в контекстном меню или используйте клавишу ПРОБЕЛ для циклического перебора альтернативных плоскостей.
4. При необходимости выполните одно из следующих действий.
   • Установите флажок «Использовать общую точность» или снимите его, а затем щелкните раскрывающийся список для изменения значения точности.
   • Установите флажок «Использовать допуск детали» или снимите его, а затем щелкните раскрывающийся список для изменения значения допуска.
   • Для доступа к дополнительным параметрам нажмите кнопку «Редактировать размер отверстия» на мини-панели инструментов, чтобы отобразить диалоговое окно, и внесите требуемые изменения.



5. Нажмите кнопку «ОК», чтобы добавить размер отверстия/резьбы.
6. Изменение размера отверстия/резьбы
   • Выберите размер отверстия/резьбы в области отображения или в обозревателе, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Правка».
   • Дважды щелкните размер отверстия/резьбы в области отображения или в обозревателе.

   Измените требуемые значения, затем нажмите кнопку «OK».

Добавление и редактирование обозначений шероховатости поверхности

По умолчанию обозначения шероховатости поверхности создаются в виде выноски с одним сегментом. Чтобы создать дополнительные сегменты выноски, запустите команду, щелкните правой кнопкой мыши и нажмите "Выноска с одним сегментом", чтобы отменить выбор этого параметра.

1. Выберите на ленте вкладку «Аннотации» панель «Общие аннотации» «Шероховатость» .
2. Выберите грань модели.
3. Необязательно: выполните любое из следующих действий и затем щелкните мышью, чтобы разместить обозначение шероховатости.
   • Выберите параметр «Выровнять по геометрии» в контекстном меню, затем выберите ребро или ось для ориентации текста.
   • Щелкните «Выбрать следующую возможную плоскость» в контекстном меню или используйте ПРОБЕЛ для циклического перебора альтернативных плоскостей.
4. При необходимости выполните одно из следующих действий.
   • Щелкните раскрывающийся список и выберите требуемое обозначение шероховатости поверхности.
   • Установите флажок «Добавить полку», «Одинаковая для части поверхностей» или «По контуру», чтобы изменить обозначение.
   • Для доступа к дополнительным параметрам и наборам параметров нажмите кнопку «Редактировать обозначение шероховатости поверхности» на мини-панели инструментов, чтобы отобразить диалоговое окно, и внесите требуемые изменения.

     Кнопка редактирования обозначения шероховатости поверхности находится здесь на мини-панели инструментов. Дополнительные сведения о наборах параметров см. в разделе Работа с наборами параметров.

5. Щелкните букву, чтобы активировать поле для ввода значения, добавьте требуемые конечные значения и нажмите кнопку «ОК», чтобы создать обозначение.
6. Изменение обозначения шероховатости поверхности
   • Выберите обозначение шероховатости поверхности в области отображения или в обозревателе, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Правка».
   • Дважды щелкните обозначение шероховатости поверхности в области отображения или в обозревателе.

   Измените требуемые значения, затем нажмите кнопку «OK».

Добавление или редактирование обозначений участков базы

Для точного размещения обозначений участков базы выполните одно из следующих действий.

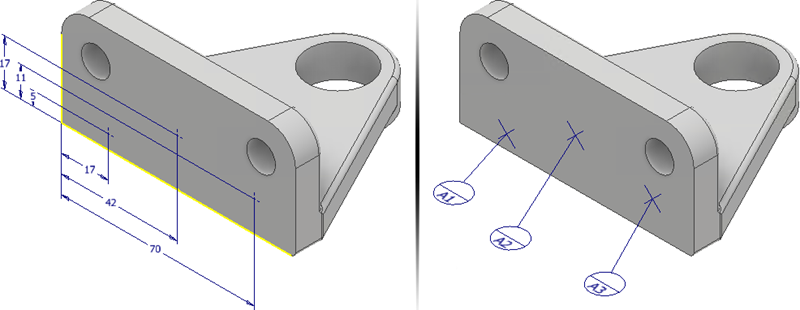

• Создайте 2D-эскиз, разместите точки эскиза, а затем добавьте установочные размеры.
• Создайте и разместите рабочие точки.

Совет: В случае создания точек 2D-эскиза при запуске команды обозначения участков базы автоматически назначаются этим точкам.

1. При необходимости перед запуском команды можно создать точки 2D-эскиза или разместить рабочие точки.
2. Выберите на ленте вкладку «Аннотации» панель «Общие аннотации» Обозначение участка базы .
3. Если точки 2D-эскиза отсутствуют, выберите требуемые рабочие точки либо щелкните по меньшей мере три точки на плоской грани модели. Выбранные точки не должны быть расположены на одной линии.
4. При необходимости выделите обозначение участка базы и, разместив аннотации обозначения участка базы, выполните одно из следующих действий.
   • Щелкните «Переключить выравнивание» в контекстном меню или используйте клавишу TAB для циклического перебора доступных способов выравнивания.
   • В контекстном меню выберите «Изменить плоскость аннотации», а затем укажите плоскую грань для ориентации обозначения и текста.
   • В контекстном меню выберите «Перейти к следующей возможной плоскости» для циклического перебора вариантов плоскостей.

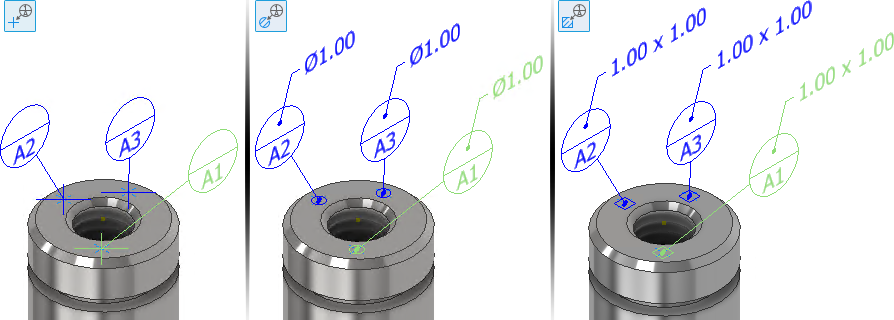

5. Выберите один из следующих типов.
   • Точка. Определение зоны обозначения участка базы с помощью нескольких точек.
   • Окружность. Определение зоны обозначения участка базы с помощью окружности. Введите диаметр зоны. При необходимости снимите флажок Применить размер ко всем обозначениям участков базы, щелкните каждое обозначение участка и введите уникальное значение диаметра.
   • Прямоугольник. Определение зоны обозначения участка базы с помощью прямоугольника. Введите длину и ширину зоны. При необходимости снимите флажок Применить размер ко всем обозначениям участков базы, щелкните каждое обозначение участка и введите уникальное значение длины и ширины.



6. Щелкните раскрывающийся список, чтобы выбрать метку базы. Выберите «Пользовательский», чтобы указать метку, которая не отображается в списке.
7. Нажмите кнопку «ОК», чтобы создать обозначение участка базы.

Прим.: После создания тип обозначения участка базы изменить невозможно.

Для редактирования обозначения участка базы выполните одно из следующих действий.

• Выберите аннотацию обозначения участка базы в области отображения или в обозревателе, щелкните правой кнопкой мыши и в контекстном меню выберите пункт «Редактировать».
• Дважды щелкните аннотацию обозначения участка базы в области отображения или в обозревателе.

Измените требуемые значения на панели свойств и нажмите кнопку «ОК».
