Создание правил для добавления зависимостей непосредственно на грани и ребра

Сначала необходимо присвоить имя грани или ребру, а затем создать правило, которое добавляет зависимости к граням или ребрам с этими именами.

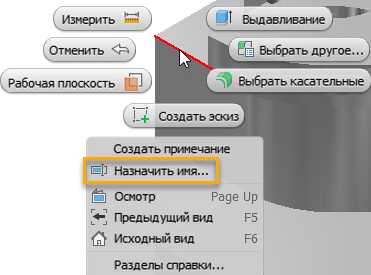

1. В файле детали щелкните правой кнопкой мыши геометрию, которая имеет или будет иметь зависимость с другой деталью, и выберите назначение имени.

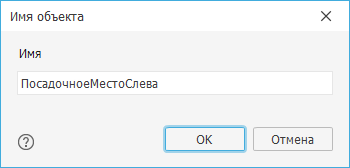

2. Введите имя геометрии с зависимостями, чтобы облегчить ее поиск в редакторе правил.

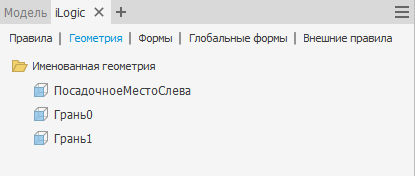

Назначенное имя отображается на вкладке «Геометрия» в обозревателе iLogic и на геометрии в графическом окне (только в файле детали).



Совет: Включать и выключать отображение назначенного имени в графическом окне можно с помощью команды «Показать/Скрыть метку» в контекстном меню.

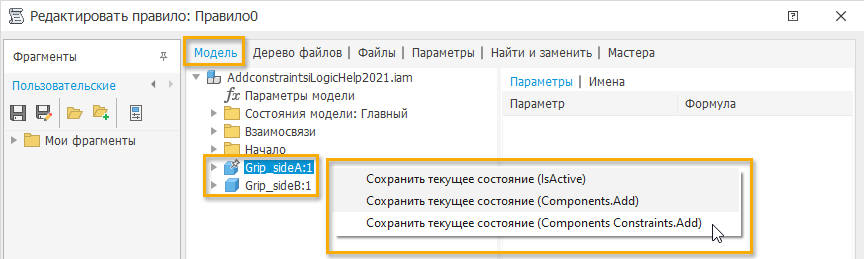

3. В диалоговом окне «Редактировать правило» файла сборки на вкладке «Модель» выберите несколько деталей, щелкните правой кнопкой мыши, а затем из контекстного меню выберите Capture.Current.State (Components Constraints.Add).

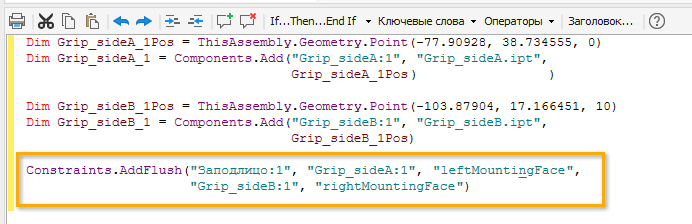

   В редакторе правил отобразится новое правило. Зависимость создается заново при каждом запуске правила.

   Прим.: Если в файле детали имя геометрии не назначено, редактор правил присваивает ей стандартное имя.



Прим.: Связи между назначенным именем и редактором правил нет. Если изменить имя в файле детали, потребуется заново создать правило или вручную изменить назначенное имя в редакторе правил.
