Используйте страницу Чистовая обработка элементов, чтобы создать чистовую или получистовую траекторию для удаления материала с боковых стенок, со дна карманов и с верхнего основания бобышек. Траектория разделяет элемент на слои на заданных Z высотах, а затем создает проход смещением или растром на каждой Z высоте.
Чистовая — Выберите, для каких участков группы элементов нужно выполнять чистовую обработку.
Выберите область из следующих опций:
- Стенки и плоскости — чистовая обработка боковых стенок элементов, верхнего основания бобышек и дна карманов.
- Стенки — Выполняет чистовую обработку только стенок элементов.
- Плоскости — Выполняет чистовую обработку только вершин выступов и днищ карманов.
Стиль плоских — Выберите стиль (Растр или Смещение), который используется для удаления материала.
Выберите стиль из следующих:

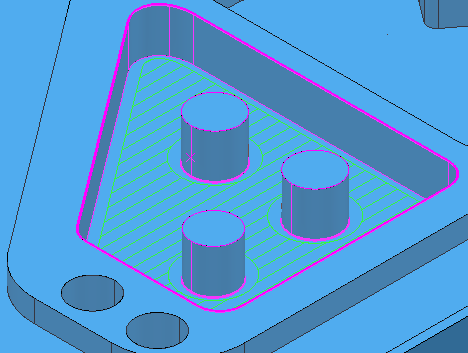

- Растр — Он содержит параллельные прямолинейные перемещения в плоскости X - Y.

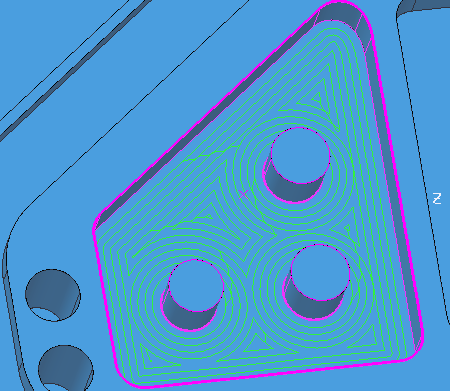

- Смещать модель — Он вычищает область контурами, полученными повторяющимся смещением исходного слоя до тех пор, пока такое смещение возможно.
Это создает траекторию, которая:
- Поддерживает постоянную нагрузку на инструмент и равномерную стружку
- Поддерживает направление резания
- Избегает обработки маленьких или тонкостенных вертикальных поверхностей
- Минимизирует участки, где фреза работает полным диаметром.
При этом увеличивает количество подъемов инструмента.

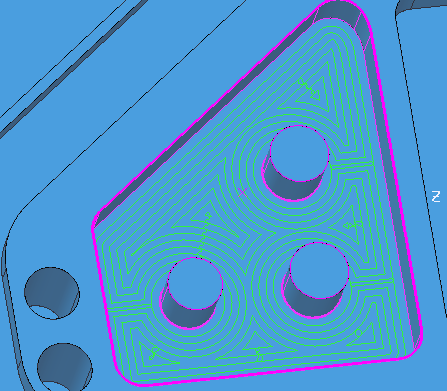

- Смещать всё — Позволяет создать траекторию смещением с минимальным количеством подъемов инструмента, которая прекрасно работает для мягких материалов.
Направление резания — Выберите тип фрезерования для Профиля и Области.
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Допуск — Введите значение допуска, определяющее, насколько близко траектория следует элементу.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Доработка — выберите, чтобы изменить стратегию на Чистовая доработка элементов и сделать доступной страницу Доработка с параметрами для доработки. Эта опция не выбрана по умолчанию для этой стратегии.
Игнорировать фаски — Когда выбрано, фаски не обрабатываются.
Опция Игнорировать фаски выключена.
Опция Игнорировать фаски включена.
Игнорировать верхние скругления — Когда выбрано, верхние скругления не обрабатываются.
Опция Игнорировать верхние скругления выключена.
Опция Игнорировать верхние скругления включена.
