Панель инструментов Информация

Информационная область Строки состояния позволяет создавать и активировать системы координат, отображать различные стандартные поля и поля пользователя.

Прим.: Большинство из этих полей показывают значения, но не позволяют их редактировать.

Локальная СК — создание новой рабочей плоскости выбранного типа.

Активная ЛСК — Выберите активную локальную СК. Если локальная СК не отображена, то используется глобальная система координат. Выбор одной из локальных СК из этого списка делает её активной СК.

Плоскость YZ — используйте плоскость YZ рабочей плоскости в качестве главной плоскости. Активные оси в графическом окне изменятся на .

Плоскость ZX — используйте плоскость ZX рабочей плоскости в качестве главной плоскости. Активные оси в графическом окне изменятся на .

Плоскость XY — используйте плоскость XY рабочей плоскости в качестве главной плоскости. Активные оси в графическом окне изменятся на .

Прим.: Главная плоскость автоматически обновляется, когда вы выбираете один из шести ортогональных видов на вкладке «Вид» > панель «Виды» > меню «От».

Когда выбран определенный торец, все создаваемые кривые размещаются в этой плоскости. Если создать кривую в этой плоскости невозможно, PowerMill создает кривую в плоскости, которая параллельна главной плоскости редактирования.

 — щелкните, чтобы включить фиксацию точек. Если этот параметр включен, точки привязки разумного курсора проецируются на рабочую плоскость активной локальной СК.

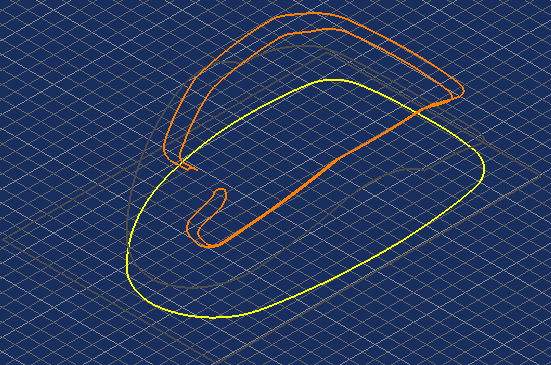

Сетка — Предоставляет точки привязки на равных интервалах друг от друга. Сетка отображается в активной плоскости (в зависимости от того, какая из кнопок , или активна).

Точки привязки расположены в местах пересечения линий сетки.

Прим.: Эта опция доступна только в режиме, который позволяет строить геометрию (например, редактор кривых или создание ЛСК).

Шаг сетки — Расстояние между линиями сетки.

— Координаты курсора. Координаты определяются разумным курсором.

Положение — вместо данных курсора используются введенные координаты.

Прим.: Этот параметр доступен, только когда PowerMill требуется информация о положении.

Относительные/Абсолютные координаты — Переключает между относительными и абсолютными координатами.

• Относительные координаты — Объекты перемещаются на значение, заданное в .
• Абсолютные координаты — Начало координат объектов перемещается в координаты, заданные в .

Координаты — введите здесь координаты X, Y, Z. Например, чтобы перенести начало координат на отметку 10,4 по оси X, 25,6 по оси Y и 12,2 по оси Z, введите 10.4 25.6 12.2.

Очередь вычислений — Показывает журнал всех объектов, добавленных в очередь на вычисления в фоновом режиме.

 — текущие единицы измерения (мм или дюймы).

 — допуск активной траектории.

— Припуск или количество материала, которое нужно оставить, когда выполняется вычисление траектории. Значение припуска может быть одинаковым или различаться для осевого и радиального направления .

— Диаметр активного инструмента.

— Радиус кромки активного инструмента.

Все поля пользователя отображаются в конце панели инструментов.
